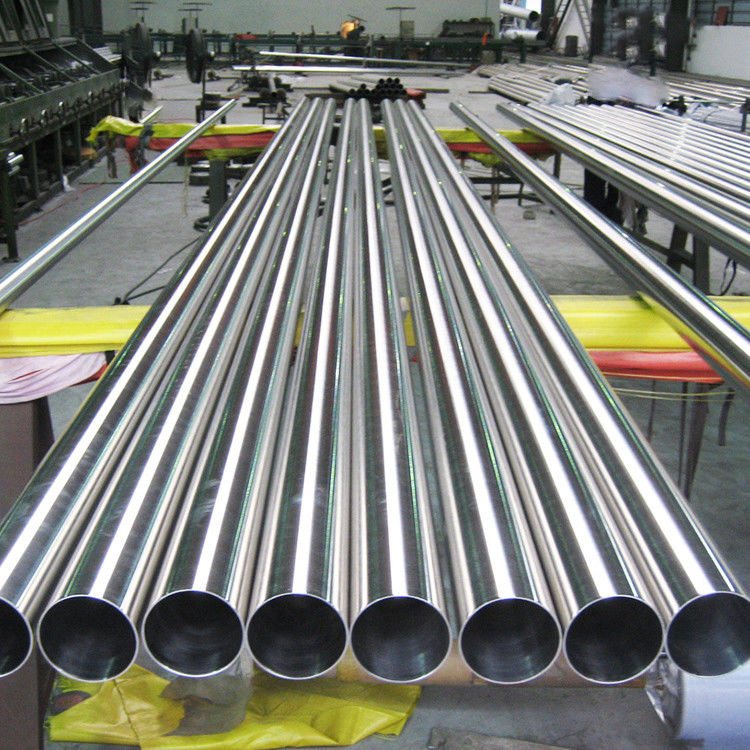

11 * 0.5 MM Paslanmaz Çelik Dikişli Borular ASME SA249 TP304 TP304L TP316L
Hua Dong Enerji Teknolojisi eşanjör tüpü / kazan tüpü / soğutma tüpü için 35 yıldan fazla deneyime sahiptir,
ASTM A 249 / SA 249
Kaynaklı Östenitik Çelik Kazan, Kızgın Isıtıcı, Eşanjör ve Kondenser Tüpleri için Standart Şartname
1.1 Bu spesifikasyon, kazan, kızdırıcı, ısı eşanjörü veya kondenser boruları gibi kullanım için tasarlanan çeşitli derecelere sahip, Tablo 1'de listelenen östenitik çeliklerden yapılmış nominal duvar kalınlığı kaynaklı boruları kapsar.
1.2 TP304H, TP309H, TP309HCb, TP310H, TO310HCb, TP316H, TP321H, TP347H ve TP348H Sınıfları TP304, TP309S, TP309Cb, TP310S, TP310Cb, TP316, TP321, TP3 ve yüksek, servis ve kullanım için olan modifikasyonlardır. süper ısıtıcılar ve yeniden ısıtıcılar gibi.
1.3 The tubing sizes and thicknesses usually furnished to this specification are 1/8 in. [3.2 mm] in inside diameter to 5 in. [127 mm] in outside diameter and 0.015 to 0.320 in. [0.4 to 8.1 mm], inclusive, in wall thickness. Genellikle bu spesifikasyona göre sağlanan boru ebatları ve kalınlıkları 1/8 inç [3,2 mm] iç çaptan 5 inç [127 mm] dış çapa ve 0,015 ila 0,320 inç [0,4 ila 8,1 mm], dahil duvar kalınlığı. Tubing having other dimensions may be furnished, provided such tubes comply with all other requirements of this specification. Diğer boyutlara sahip borular, bu tür tüplerin bu spesifikasyonun diğer tüm gerekliliklerine uygun olması koşuluyla sağlanabilir.
1.4 Mekanik özellik gereksinimleri, iç çapta 1/8 inç [3,2 mm] veya kalınlıkta 0,015 inç [0,4 mm] 'den daha küçük borulara uygulanmaz.
1.5 İsteğe bağlı ek gereklilikler sağlanır ve bunlardan biri veya daha fazlası istendiğinde, her biri sırayla belirtilir.
1.6 The values stated in either inch-pound units or SI units are to be regarded separately as standard. İnç pound birimlerinde veya SI birimlerinde belirtilen değerler ayrı olarak standart kabul edilmelidir. (A combination of values from the two systems may result in nonconformance with the specification.) The inch-pound units shall apply unless the "M" designation of this specification is specified in the order. (İki sistemden alınan değerlerin bir kombinasyonu, spesifikasyona uyulmamasına neden olabilir.) İnç-kiloluk birimler, bu spesifikasyonun "M" tanımı sırayla belirtilmedikçe uygulanacaktır.
Kimyasal bileşim:
| Elementler |
304L (ağırlıkça%) |
316L (ağırlıkça%) |
| |
| (C) Karbon, maks. |
0.035 |
0.035 |
| (Mn) Manganez, maks. |
2.00 |
2.00 |
| (P) Fosfor, maks. |
0.040 |
0.040 |
| (S) Kükürt, maks. |
0.030 |
0.030 |
| (Si) Silikon, maks. |
0.75 |
0.75 |
| (Ni) Nikel |
8,0 - 13,0 |
10,0 - 15,0 |
| (Cr) Krom |
18.0 - 20.0 |
16.0 - 18.0 |
| (Mo) Molibden |
N / A |
2,0 - 3,0 |
| (Fe) Demir |
Bal. |
Bal. |
| (Cu) Bakır |
N / A |
N / A |
| (N) Azot |
N / A |
N / A |
Boyutsal Toleranslar
tüm boyutlar inç (mm)
| OD boyutu |
Nominal Duvar |
Dış çap |
uzunluk |
Duvar |
| |
| 1/2 "(12.7) |
0,065 "(1,65) /0,049" (1,25) |
+/- 0.005 (0.13) |
+1/8 "(3,18) - 0 |
+/-% 10.0 |
| 3/4 "(19,1) |
0,065 "(1,65) /0,049" (1,25) |
+/- 0.005 (0.13) |
+1/8 "(3,18) - 0 |
+/-% 10.0 |
| 1 "(25,4) |
0,065 "(1,65) /0,049" (1,25) |
+/- 0.005 (0.13) |
+1/8 "(3,18) - 0 |
+/-% 10.0 |
| 1-1 / 2 "(38,1) |
0,065 "(1,65) /0,049" (1,25) |
+/- 0.008 "(0.20) |
+1/8 "(3,18) - 0 |
+/-% 10.0 |
| 2 "(50,8) |
0,065 "(1,65) /0,049" (1,25) |
+/- 0.008 "(0.20) |
+1/8 "(3,18) - 0 |
+/-% 10.0 |
| 2-1 / 2 "(63,5) |
0,065 "(1,65) |
+/- 0,010 "(0,25) |
+1/8 "(3,18) - 0 |
+/-% 10.0 |
| 3 "(76,2) |
0,065 "(1,65) |
+/- 0,010 "(0,25) |
+1/8 "(3,18) - 0 |
+/-% 10.0 |
| 4 "(101,6) |
0,083 "(2,11) |
+/- 0,015 "(0,38) |
+1/8 "(3,18) - 0 |
+/-% 10.0 |
| 6 "(152,4) |
0,083 "(2,11) |
+/- 0,030 "(0,76) |
+1 "(25,4) - 0 |
+/-% 10.0 |
| 6 "(152,4) |
0.109 "(2.77) |
+/- 0,030 "(0,76) |
+1 "(25,4) - 0 |
+/-% 10.0 |
| 8 "(203,2) |
0.109 "(2.77) |
+0.061 "(1,55) / - 0,031" (0,79) |
+1 "(25,4) - 0 |
+/-% 10.0
|
