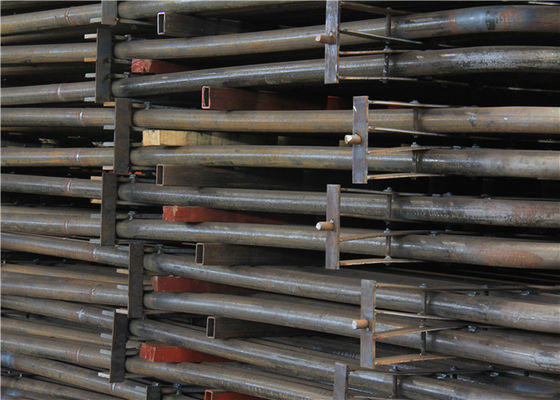

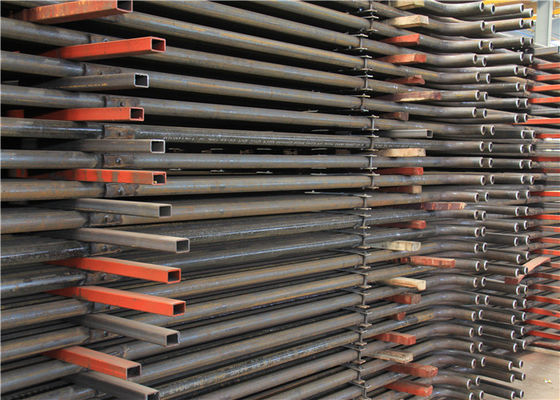

Kazan Yedek Parçaları için Endüstriyel Atık Arıtma Kanatlı Serpantin Ekonomizer Borusu
Ürün tanıtımı
|
Ürün adı
|
Kanatlı Tüp Ekonomizer
|
|
Yapı Tipi
|
Tüp Bobin Serpantinli Bobin
|
|
Tüp Malzemesi
|
Corten Çelik, ND Çelik (09CrCuSb)
|
|
Üretici Sınıfı
|
Çin A Sınıfı
|
|
Boru türü
|
Çıplak Tüp
|
|
Tüp Özellikleri
|
Müşterilerin istediği gibi
|
|
Boru Et Kalınlığı
|
Müşterilerin istediği gibi
|
|
Çalışma Basıncı
|
Malzemeye bağlıdır
|
|
Çalışma sıcaklığı
|
Malzemeye bağlıdır
|
|
Kaynak
|
Otomatik GTAW (TIG) tüp alın kaynağı
|
|
Kaynak NDT
|
Otomatik RT% 100
|
Çelik Sınıfı:
| Ferrit |
Östenit |
Dubleks |
Süper Dubleks |
Ni Alaşımları |
Titanyum |
|
TP410
TP405
S44400
S44660
TP430
|
TP304 / 304L
TP316 / 316L
TP316Ti
TP317 / 317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Diğer Alaşımlar ve Çelik Kalitelerinin Boruları Anlaşma İle Üretilebilir.
Teknik gereksinimler:
Düz Borular Bükme İçin Standart Şartname:
ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, vb.
İşaretleme: Makineyi Tüp Boyunun Her Yerine İşaretleyerek Bükmeden Önce (Isı Sonrası Eğilme Bölümü)
İşaretsiz Tedavi)
Not: U-Bükme Borusunun Düz Parçalarına Büküldükten Sonra da Markalama Yapılabilir.

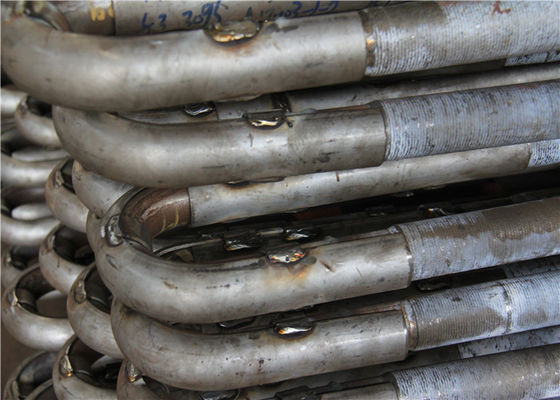

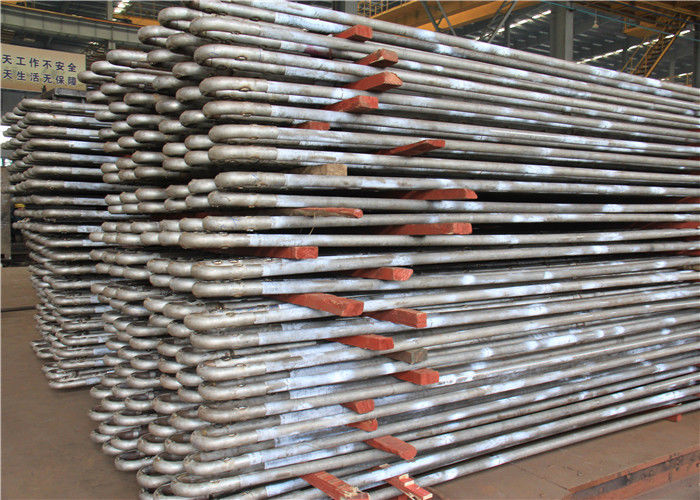

U Bükme Tüpleri:
-TEMA RCB 2.31 Borulu Eşanjör Üreticileri Birliği Standardı (9. Baskı).
-ASTM A688 / ASME SA688 Östenitik Korozyona Dirençli Kaynaklı Borular İçin Standart Şartname
Besi Suyu Kazanları İçin Tasarlanmış Çelik Sınıfı.
-ASTM B163 / ASME SA163 İçin Nikel ve Nikel Alaşımlı Tüpler İçin Standart Teknik Gereksinimler
Kondansatörler ve Isı Değiştiriciler.
-Müşteri Özellikleri.
Bükülme yarıçapı: 1.5 * OD'den (Dış Çap) 1500mm'ye
Yarıçapı 1.5 * OD'ye eşit veya daha az olan Tüpleri Sipariş ederken, Geometriklerin Hassasiyetini Kabul Etmek Gerekir.
Düz Borular Maksimum Uzunluk: (Bükmeden Önce): 35000 mm.
Bacak uzunluğu:Min 1 Metre, Maks.16500 mm (Maks R = 1500 mm için)
Not: Diğer Boyutlar Anlaşmaya Göre Mevcuttur.
Isı tedavisi: U-Bükme Sonrası Gerilme Giderildi (Bükülme Alanı Artı Her Bacak İçin 300MM).
U Bükme Sonrası Hidrostatik Test: Maksimum Test Basıncı 600 Bar, Islatma 10 Sn.İle
Kaydi Su.Hidro-Test Sonrası Basınçlı Hava Temizliği.
Ambalaj: Güçlü Taşımaya Uygun Ön fümigasyonlu ahşap kutularda
Her bir tüp Uzunluk, Yarıçap, Çap, PO gereksinimlerine göre ve ayrıca polietilen ile sarılmış
filmler Tüpün her iki ucunda yumuşak plastik kapaklı.
Tarafımızdan yapılan bazı kalite testleri şunları içerir:
| Korozyon Testi |
Yalnızca müşteri tarafından özel olarak talep edildiğinde yapılır |
| Kimyasal analiz |
Gerekli kalite standartlarına göre yapılan test |
| Yıkıcı / Mekanik Test |
Çekme |Sertlik |Düzleştirme |Flare |Flanş |
| Ters bükme ve Yeniden.düz testler |
Müşteri tarafında sorunsuz genişleme, kaynak ve kullanım sağlayan ilgili standartlara ve ASTM A-450 ve A-530 normlarına tam uyumlu olarak gerçekleştirilir. |
| Girdap Akımı Testi |
Dijital Kusur İşareti Test Sistemi kullanılarak yeraltındaki homojenlikleri tespit etmek için yapıldı |
| Hidrostatik Test |
Tüp sızıntısını kontrol etmek için ASTM-A 450 normlarına göre gerçekleştirilen% 100 Hidrostatik Test ve 20Mpa / 7s destekleyebileceğimiz en büyük basınç. |
| Basınç Altında Hava Testi |
Herhangi bir hava sızıntısı kanıtını kontrol etmek için |
| Görsel Muayene |
Pasifleştirmeden sonra, her bir boru ve boru uzunluğu, yüzey kusurlarını ve diğer kusurları tespit etmek için eğitimli personel tarafından kapsamlı bir görsel incelemeye tabi tutulur. |
Tamamlayıcı Testler: Yukarıda belirtilen testlerin yanı sıra üretilen ürünler üzerinde ek testler de yapıyoruz.Bunun altında yapılan testler şunları içerir:
|
· Girdap Akımı Testi
· OP Testi
· Radyografi Testi
|
· Korozyon Testi
· Mikro Test
· Makro Test
|
· IGC Testi
· Ultrasonik muayene
· Sıvı Penetrat testi
|
