Süper Isıtıcı Kazanı Yedek Parçaları Güç Endüstrisine Paslanmaz Çelik Korozyon Önleyici
Çalışma prensibi
Kızdırıcı, buharın doyma sıcaklığından kızdırıcıya kadar kazan tarafından ısıtıldığı kısımdır.Aynı zamanda süper ısıtıcı olarak da adlandırılır.
Kızdırıcı, ısı transfer moduna göre konveksiyon tipi, radyan tip ve yarı radyant tip olarak ikiye ayrılabilir;
Yapının özelliklerine göre serpantin boru tipi, ekran tipi, duvar tipi ve duvar tipi olarak ikiye ayrılabilir.
Hepsi bir dizi paralel boru ve giriş ve çıkış manifoldundan oluşur.
Çoğu endüstriyel kazan, süper ısıtıcıya sahip değildir çünkü birçok endüstriyel işlem ve hizmet, yalnızca doymuş buhar gerektirir.
Kızdırıcılar genellikle tüm buhar santralinin ısıl verimini artırmak için elektrik santrallerine, lokomotiflere ve Gemi kazanlarına kurulur.
Süper ısıtıcı türleri:
1. Radyant süper ısıtıcı: En eski tip süper ısıtıcıdır ve doğrudan alevden veya yangından korumak için su tüplerinin üstüne veya arkasına yerleştirilmiştir.
Konveksiyonu artıran parametreler
a.Yakıt ve hava akışını artırmak (yanma gazı akışı)
b.Buharın kütle akış hızının artırılması
Radyasyon esas olarak alev sıcaklığına bağlıdır.buhar akış hızı arttıkça çıkış sıcaklığı düşer.
Radyant süper ısıtıcı
Metal sıcaklıklarının iyileştirilmesini gerektiren ısı kaynağına maruz bırakılırlar.
Yüksek sıcaklıkta buhar için radyant ve uyumlu süper ısıtıcılar ve yeniden ısıtıcılar kullanılır.

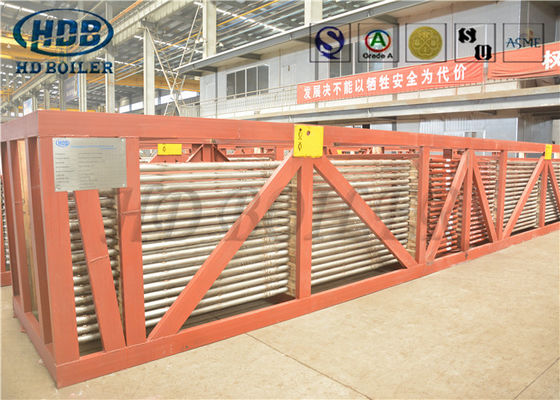

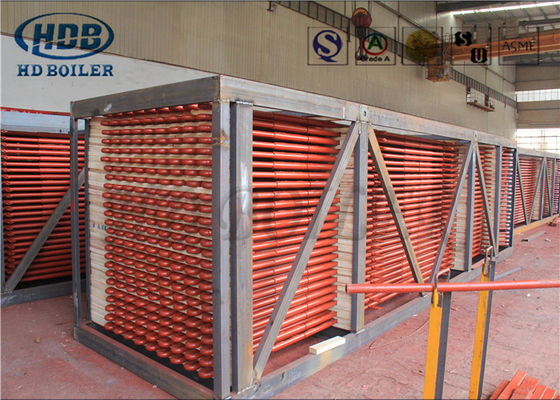

Kazanda yüksek sıcaklık radyan buharlı süper ısıtıcı aksesuarı

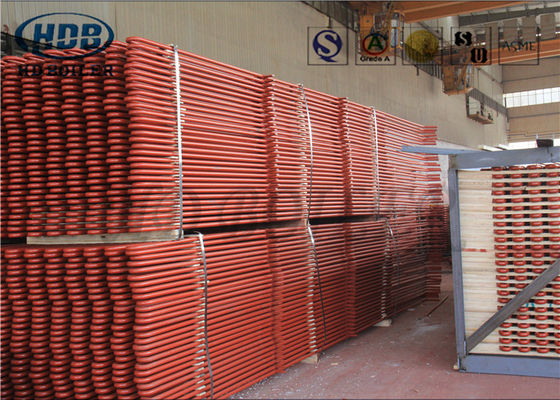

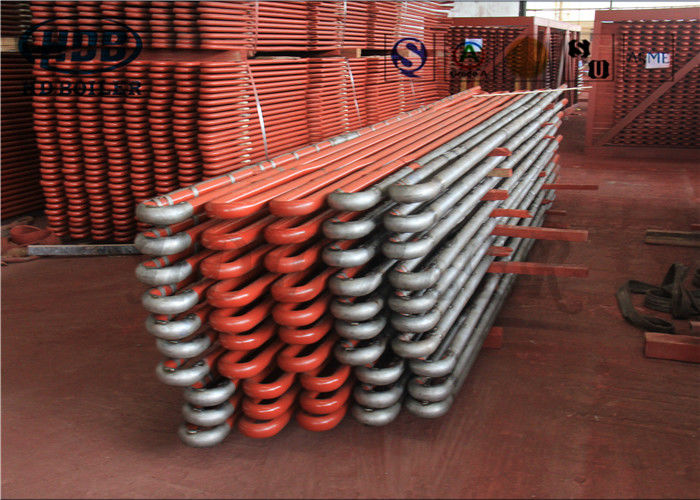

Yılan benzeri borulardan (karbon çeliği, alaşımlı çelik veya ısıya dayanıklı çelik vb.) Ve toplama kutuları ve diğer destekleyici malzemelerden oluşur.Tüpler genellikle kullanıcının ihtiyaçlarına göre ayrı ayrı φ32, φ38, φ42 veya diğer spesifikasyon türlerine sahiptir.
Yeniden ısıtıcılar
Süper ısıtıcılar kadar mantıklıdırlar ancak çıkış sıcaklıkları süper ısıtıcılardan biraz daha düşük ve basınçları süper ısıtıcıdan% 20 -% 25 daha düşük olduğundan, daha az kaliteli malzeme alaşımlarına dayanabilirler.
Uygulama:
Buharlı süper ısıtıcı, yoğun borulu kangallardan oluşur ve baca içerisine 450ºC-1000ºC sıcaklık altında yerleştirilir.
10Mpa üzerindeki enerji santrali kazan kapasitesi için, genellikle merdane ve sarmal kızdırıcı kullanılır.
Superheater ve Reheater arasındaki farklar nelerdir?
| Tür |
Avantajları |
Dezavantajları |
Destekleme yöntemi |
| Kolye tipi |
1. Yapısal desteği sağlamlaştırın |
1. Yoğunlaşmış buhar nedeniyle akış tıkanması 2. Altta biriken suyu temizlemek için yavaş yeniden başlatılması gerekir. |
yukarıdan destekleniyor |
| Ters tip |
1. yoğunlaştırılmış buharın uygun şekilde boşaltılması |
1. Özellikle yüksek hızlı gaz akışında yapısal sertliğin olmaması |
Aşağıdan desteklenir |
| Yatay tip |
1. Uygun drenaj
2. İyi yapısal sertlik.
|
1. Alevi doğrudan görmezler, bu nedenle çoğunlukla konvektif tiptendirler |
Genellikle ana fırına paralel dikey gaz kanallarında desteklenir. |
Detaylar
| Ayar Bilgileri |
| süreç |
kaynak |
| yapı |
yatay veya dikey |
| malzeme |
karbon çeliği, alaşımlı çelik |
| tüpler |
φ32, 38, 42 vb. |
| boyut |
özelleştirilmiş |
| marka |
HTEG |
| Garanti |
18 ay |
Tasarım yapısı
1. doymuş buharı ısıtma, sıcaklık 900 derece C'ye kadar.
2. yüksek verimlilik,>% 90.
3. yüksek hızlı ısıtma.
4. paslanmaz çelik tasarım.
5. uzun tasarım hizmet ömrü, 15 yıl.
Buhar kapasitesi, basınç, gerekli sıcaklık gibi gerekli teknik verileri bize gönderin. Buna göre tasarlayacağız.
HD Kazan, sınıfının en iyisi tesis sunar
Hua Dong Boiler 30 yılı aşkın bir süredir, kazan kızdırıcılarımızı ve yeniden ısıtıcılarımızı sürekli olarak yenilemekte ve geliştirmektedir.Bükme, kaynak ve tasarımdaki iyileştirmeler, ürünlerimizin hem Avrupa hem de Amerikan standartlarını karşılamasını sağlayarak güvenilir bir performans sağlar.
