Kalite Yüksek Frekans Kaynaklı 430mm Genişlik Spiral Fin Borusu Fabrika

Yüksek Frekans Kaynaklı 430mm Genişlik Spiral Fin Borusu

Brand Name: HDT

Place of Origin: Çin

Minimum Order Quantity: 5 Ton

u bükme tüpü

Product Details

Ürün adı:

Spiral Fin Borusu

Baz borunun malzemesi:

Karbon çelik

Kanat malzemesi:

Karbon çelik

Bağlantı türü:

kaynak

Vurgulamak

kaynaklı spiral kanatlı boru

430mm genişliğinde spiral kanatlı boru

yüksek frekanslı spiral kanatlı boru

Product Description

Yüksek Frekans Kaynaklı Paslanmaz Çelik Spiral Fin Borular Karbon Çelik Spiral Kanatlı Borular

Spiral Kanatlı Tüplerin Tanımı:
Halihazırda kullanılan spiral kanatlı çelik borular çoğunlukla sarılı, yüksek frekanslı kaynaklı ve lehimli spiral kanatlı çelik borulardır.

Spiral kanatlı çelik boruların avantajları aşağıdaki gibidir:
1. Uzun hizmet ömrü, 20 yıldan fazladır;
2. Kanadın yüzeyi pürüzsüzdür ve kül birikmesi, kül tıkanması ve cüruf oluşturması kolay değildir.
3. İyi bir yoğunluğa, akma dayanımına, çekme dayanımına ve metal yapının aşınma direncine sahiptir.
4. Kaynak kalitesi yüksektir, bu nedenle kanatçık gevşemesi ve düşmesi nedeniyle dengesiz ısı transfer performansına neden olmak kolay değildir.

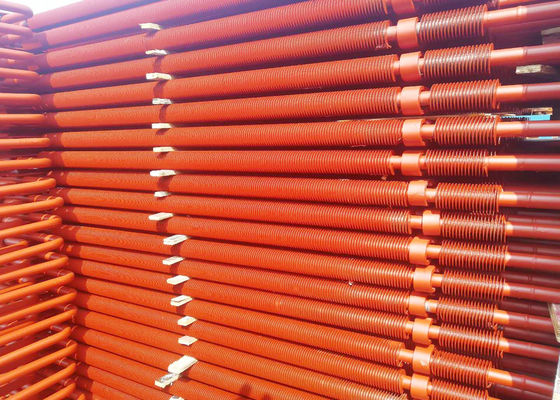

Yüksek Frekans Kaynaklı 430mm Genişlik Spiral Fin Borusu 0

Spiral Fin Tüplerinin Uygulanması:
Atık ısı kazanı borusu;
Ekonomizer tüpü;
Güç istasyonu kazan borusu;
Deniz kazan borusu;
Isı eşanjörü

Kanatlı Boru, hava ısı eşanjörünün bir parçası olarak burada çok önemli roller üstlenmektedir.

Kanatlı Borulu Eşanjör ısı transfer alanı / M

Referans Seçimi (ısı eşanjörü borusu φ18. Kanat çapı φ38) ısı eşanjörü alanı M 2
yüzey Tüp miktarı	Tüp sıra miktarı	Genişlik	Tüp uzunluğu (mm)
yüzey Tüp miktarı	Tüp sıra miktarı	Genişlik	600	800	1000	1200	1600	2000	2500	3000
8	3	430	10.5	14.0
	4		14.0	18.7
	5		17.5	23.4
	6		21.0	28.0
10	3	515	13.1	17.5	21.9
	4		17.5	23.4	29.2
	5		21.9	29.2	36.5
	6		26.3	35.0	43.8
12	3	605	15.8	21.0	26.3	31.5
	4		21.0	28.0	35.0	42.0
	5		26.3	35.0	43.8	52.6
	6		31.5	42.0	52.6	63.1
14	3	695		24.5	30.7	36.8
	4			32.7	40.9	49.1
	5			40.9	51.1	61.3
	6			49.1	61.3	73.6
Referans Seçimi (ısı eşanjörü borusu φ25. Kanat çapı φ50) ısı eşanjörü alanı M 2
yüzey Tüp miktarı	Tüp sıra miktarı	Genişlik	Tüp uzunluğu (mm)
yüzey Tüp miktarı	Tüp sıra miktarı	Genişlik	600	800	1000	1200	1600	2000	2500	3000
8	3	505	15.8	21.1	26.4
	4		21.2	28.2	35.2
	5		26.4	35.2	44.0
	6		31.7	42.2	52.8
10	3	615	19.8	26.4	33.0	39.6
	4		26.4	35.2	44.0	52.8
	5		33.0	44.0	55.0	66.0
	6		39.6	52.8	66.0	79.2
12	3	725		31.7	39.6	47.5
	4			42.2	52.8	63.4
	5			52.8	66.0	79.2
	6			63.4	79.2	95.0
14	3	8.5			46.2	55.4	73.9
	4				61.6	73.9	98.6
	5				77.0	92.4	123.2
	6				92.4	110.9	147.8

Hava Eşanjörü Uygulaması için Kanatlı Boru:

Bu tip Kanatlı Borulu Hava ısı eşanjörü, kimyasal, tekstil baskı ve kurutma, kimyasal elyaf, lateks, köpük, kereste, metalurji kaplama, besleme, laminasyon makinesi ve diğerleri endüstrilerinde kurutmada yaygın olarak kullanılmaktadır.

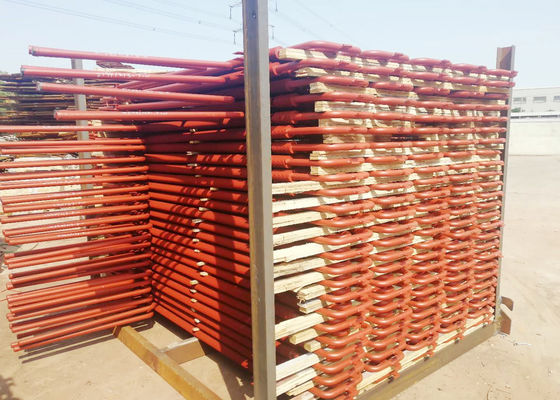

Yüksek Frekans Kaynaklı 430mm Genişlik Spiral Fin Borusu 1
