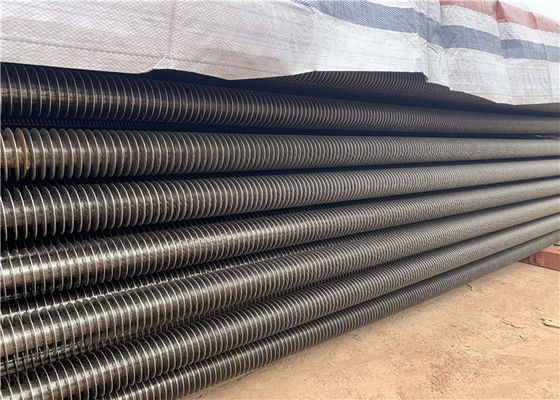

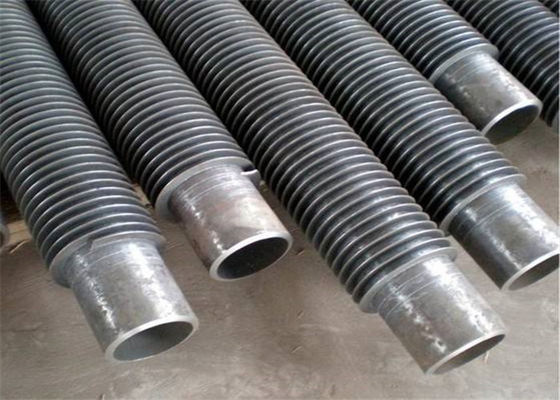

Paslanmaz Çelik / Karbon Çelik Kazan Yedek Parçaları Kazan Ekonomizörü için Spiral Fin Borusu
Ürün Açıklaması
H tipi kanatlı borulu ısı eşanjörü elemanları, ısı transferi için yüksek bir kapasite sağlar, üstün kendi kendini temizleme özelliklerine sahiptir ve kazan tadilatlarında baca gazı atık ısı geri kazanımı sağlama kabiliyetini korur.Konvektif ısı transfer katsayısı kanatçık aralığı ile orantılıdır, ancak kanat yüksekliği ve kanat genişliği ile ters orantılıdır.Entegre ısı transfer kapasitesi kanat verimi, konvektif ısı transfer katsayısı ve kanatlı oran ile ilgilidir.Kanat yüksekliği ve kanat genişliği arttıkça basınç düşüşü artar.
Teknik parametreler
| Öğe |
Baz Tüp OD
(mm) |
Baz Tüp Kalınlığı (mm) |
Fin Yüksekliği (mm) |
Fin kalınlığı (mm) |
Fin Aralığı (mm) |
| Aralık |
25,4 mm ~ 1600 mm |
2,5 mm ~ 40 mm |
0,5 mm ~ 20,0 mm |
0,5 mm ~ 3,0 mm |
5 mm ~ 25,4 mm |
| Malzeme |
Karbon Çelik, Alaşımlı Çelik, Paslanmaz Çelik |
| Uzunluk |
0 <L≤ 12000 |
| Ürün |
H-fin Borusu |
| Temel Boru |
Kaynaklı veya Dikişsiz |
| Malzeme |
karbon çeliği, alaşımlı çelik, paslanmaz çelik, demir dışı alaşımlar ve nikel alaşımları. |
| Uygulama |
H ekonomizer, H evaporatör, H kızdırıcı, H hava ısıtıcısı vb. |
Prensip

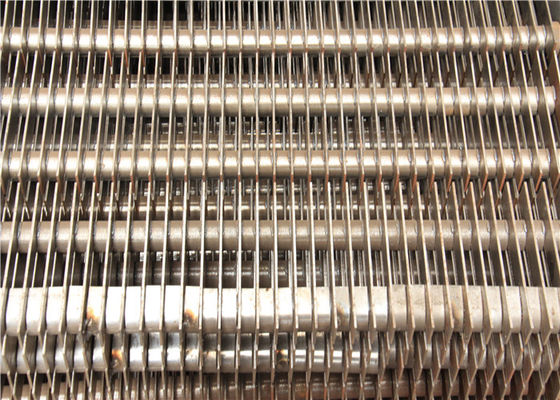

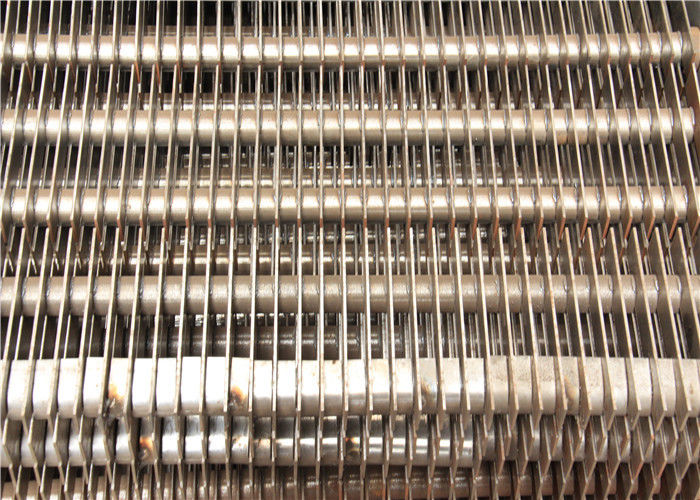

• H kanatlı boru, "H" harfine çok benzer pozitif şekilli yüzgeçler oluşturmak için floresan tüpler üzerine kaynaklanacak iki çelik dairesel simetriye sahip, H-kanatlı boru adı verilen bir tür kazan parçasıdır.H-ekonomizer, ısı eşanjörü bileşenlerinin kuyruğu gibi yardımcı kazanlarda, endüstriyel kazanlarda, deniz gücünde yaygın olarak kullanılır.
• H-ekonomizer, bir kareye benzer iki dikdörtgen kanatçık, 2 kat floresan tüpler için kenar uzunluğu, ısıtma yüzeyinin genişlemesi.
• H-ekonomizer flaş dirençli kaynak işlemlerinde kullanılır, kaynak dikişi sonrası yüksek ergime oranı, kaynak çekme dayanımı ve iyi ısı iletkenliğine sahiptir.H-ekonomizer aynı zamanda çift borulu "çift H" tipi kanatlı borular üretebilir, rijit yapısı ve daha uzun boru sırasına uygulanabilir.
Detay

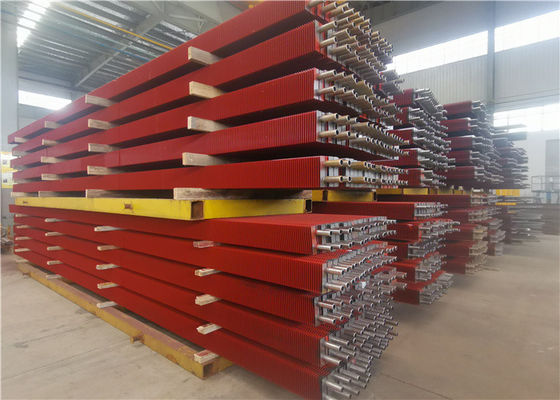

Isı değişim verimliliğini artırmak ve yüzey ısı transferini uzatmak için, H-tipi kanatlı borular son yıllarda kazanlarda ve atık ısı geri kazanımda yaygın olarak kullanılmaktadır.H tipi kanatlı tüpler büyük ölçüde dikdörtgen kanatlı tüplerden elde edilir.Kanatçık yüzeyindeki benzersiz oluk yapıları nedeniyle, H tipi kanatlı borular mükemmel aşınma önleme ve kirlenme önleme performansına sahiptir.
Yapısı
Ürünlerimiz müşterilerimizin ihtiyaçlarına ve durumuna göre değiştirilebilir. Güvenli, güvenilir ve verimli H-kanatlı borular tasarlar ve üretiriz.HD BOILER, bağımsız ürün kalite güvence sistemlerini de tamamlamıştır. H-kanatlı boruların üretimi ile yüksek ısı transfer verimi, baca gazı direncine sahiptirler ve küçük bir alan için tasarlanmıştır.
Kalite kontrol
1. Uygulanan malzeme bilgileriyle birlikte etki testi ve Mukavemet hesaplama raporu.
2. Çelik levha, boru ve elektrodun% 100 NDT (tahribatsız muayene) raporu
3. X-ışını, γ-ışını ve sıvı penetrant testi inceleme raporu (kaynak dikişi): tüm kazanın kalitesini sağlamak için
4. Hidrolik test raporu: standart çalışma basıncını ve güvenliğini sağlayın
