ASME Standart 75kCal/H Yatay Yağ Yakıtlı Buhar Kazanı
Product Details
| Ürün adı: | Gaz/Petrol Organik Isı Taşıyıcı Kazan | İçindeki tüplerin malzemesi: | 20 GB3087 |
|---|---|---|---|
| Uygulama: | Petrokimya, Kimya, Baskı, Gıda | Anahtar kelimeler: | Isı Transferli Yağ Kazanı |
| Yükleme noktası: | shanghai | Nominal termal güç: | 0,7MW - 29MW (60xl04Cal/sa - 2500xl04Cal/sa) |
| Vurgulamak |
900kw yağ yakıtlı buhar kazanı,75kCal/h yağ yakıtlı ısıtma kazanları,ASME Standart yağla çalışan kazan |
||
Product Description

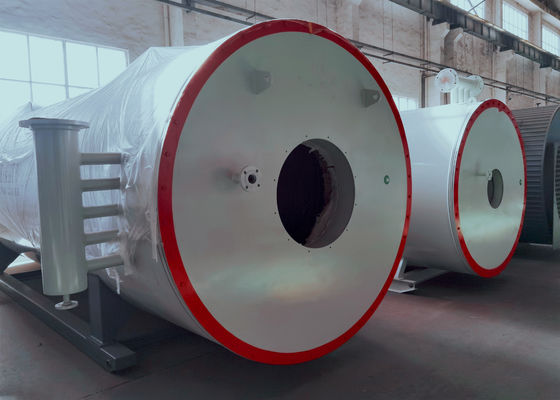

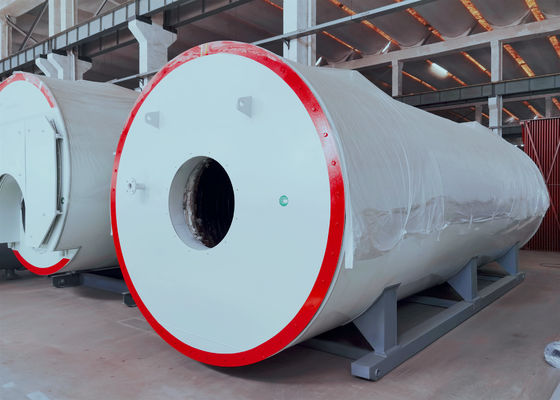

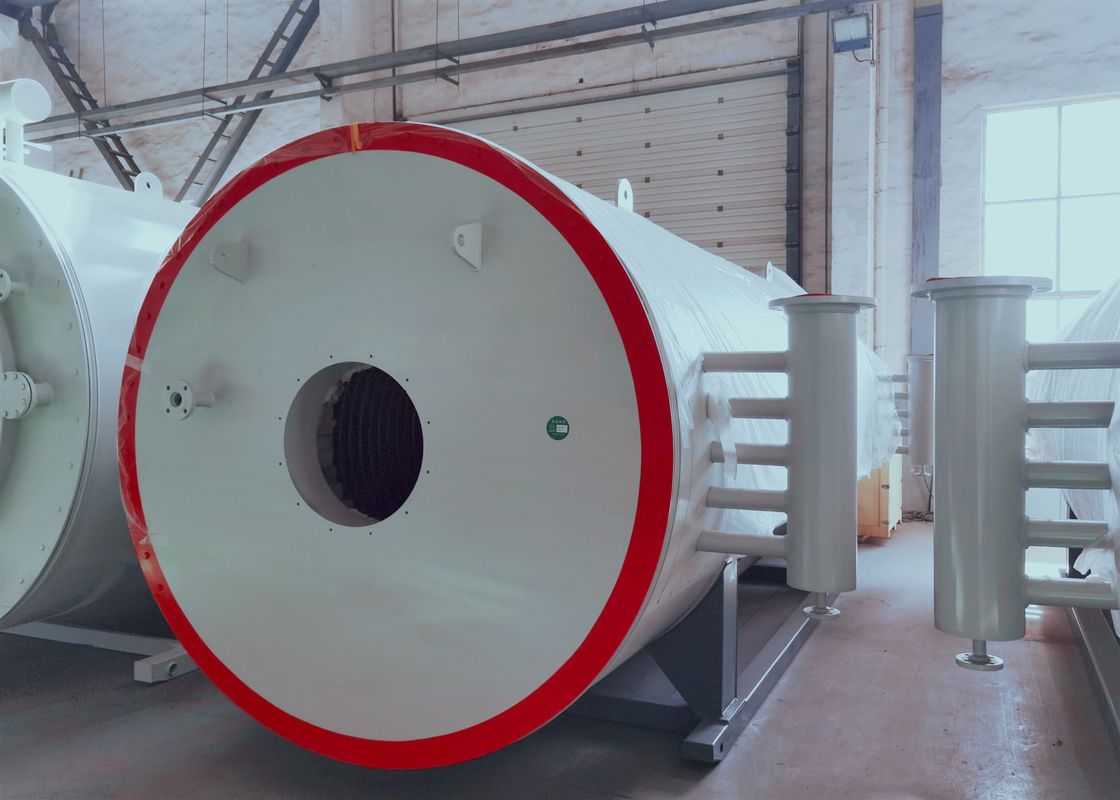

ASME/GB Standart Yatay Yağ/Gaz Organik Isı Taşıyıcı Kazan
Ürün tanıtımı:
Yağ (gaz) organik ısı taşıyıcı kazan, monte edilmiş bir cebri sirkülasyonlu dikey yağ (gaz) kazanıdır.Bu kazan serisinin ısıtma yüzeyi kompakt bir yapıya sahiptir.Isıtma yüzeyi, içte ve dışta birbirine yakın yerleştirilmiş disklerden oluşur.İç bobin borusu radyan bir ısıtma yüzeyidir ve dış bobin borusunun dış yüzeyi ve iç bobin borusu konvektif bir ısıtma yüzeyi oluşturur.Kazan, yerinde birleştirilen üst gövde ve alt yanma odasından oluşmaktadır.Yanma odasında yanma tamamen yandıktan ve ısının çoğu radyan ısıtma yüzeyi tarafından emildikten sonra, yüksek sıcaklıktaki baca gazı ısı değişimi için konvektif ısıtma yüzeyine girer.Kazandan çıktıktan sonra, kazanın yanması için gerekli olan hava, hava ön ısıtıcısında ısıtılır ve daha sonra baca gazı, toz toplayıcı vasıtasıyla indüklenen emiş fanı ile bacaya gönderilir ve atmosfere boşaltılır.
Bu Ürün Serisinin Yapı Özellikleri:
- Kazan yüzeyi, spiral yapıya sahip sıkma borusu düzenini benimser.Baca, üç geçişli düzeni benimser.
- Kazanın arkasına bir hava ön ısıtıcısı veya bir su/buhar transformatörü yerleştirilmiştir, bu da sıcaklığı düşürür ve kazanın termal verimliliğini artırır.
- Hızlı açılan kapı veya gözetleme kapısı, dahili muayene ve bakımı kontrol etme kolaylığı için donatılmıştır.
Petrol/Gazlı Termik Kazan Sistem Şeması
Ürün Aralığı:
Nominal termal güç: 0,7MW - 29MW (60xl04Cal/sa - 2500xl04Cal/sa)
Tasarım basıncı: 0.6MPa - 1.6MPa
Spesifik parametreler aşağıdaki tabloda gösterilmiştir.
Bazı Modeller Spesifikasyonu:
| modeli | YYL(W)-350Y, Q | YYL(W)-600Y, Q | YYL(W)-700Y, Q | YYL(W)-900Y, Q | YYL(W)-1200Y, Q | YYL(W)-1500Y, Q | YYL(W)-1800Y, Q | |
| Oran gücü (kW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Isıtma kapasitesix10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Yakıt termal verimliliği | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Gaz termal verimliliği | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Tasarım basıncı (Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| Maks.çalışma sıcaklığı (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Orta sirkülasyon (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Fırında orta kapasite (m3) | 0.24 | 0.7 | 0.7 | 0.7 | 0,8 | 0.95 | 2.1 | |
| Süpervizör çapı (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Kurulu kapasite (kW) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Uygulanabilir yakıt | Petrol gazı | |||||||
| Yakıt tüketimi Kg/hl(hafif yağ)/Nm3/h(doğal gaz) | 32,6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Boyut uzun x geniş x yüksek (m) | Dikey kazan | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| yatay kazan | 2,3x1,65x1,5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
