Menşe yeri: | Çin (Anakara) |
Marka adı: | HDT |
Sertifika: | ASME, TUV, SGS, ABS, PED, ISO9001, Grade A |
Model numarası: | Serpantin Tüpü |
Min sipariş miktarı: | 5T |
---|---|
Fiyat: | 800 - 9000 USD / ton |
Ambalaj bilgileri: | İhracat için denize uygun Ambalaj |
Teslim süresi: | 60-75days |
Ödeme koşulları: | L / C, T / T, Western Union |
Yetenek temini: | Yaklaşık 10000 ton / ay |
Malzeme: | Paslanmaz çelik, karbon çelik, alaşımlı çelik | sertifika: | ASME, TÜV, SGS, CE, SINIF A, ISO9001 |
---|---|---|---|
Bitiricilik: | Tavlama, eğim verme | şekil: | U Bükme, Düz, Bobin, Yılan Tüpü |
Uygulama: | kazan ve eşanjör, enerji, petrokimya, nükleer | OD: | 1,5 ila 1500 mm |
Vurgulamak: | GRADE A Kızdırıcı Tüpü,ekonomizör Kızdırıcı Tüpü,GRADE A Ekonomizör Tüpü |

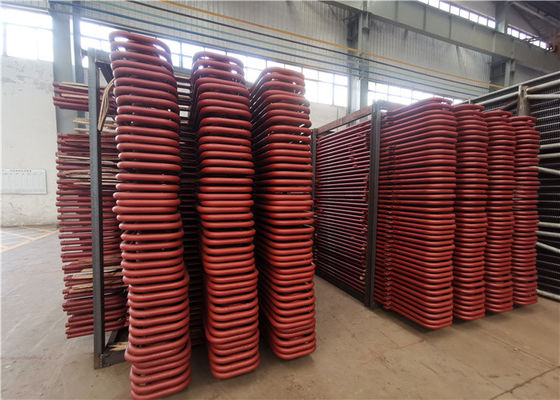

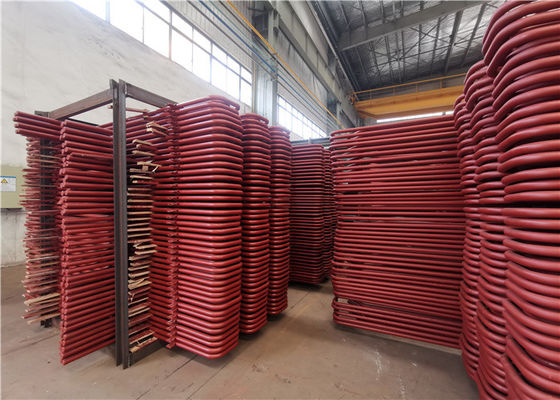

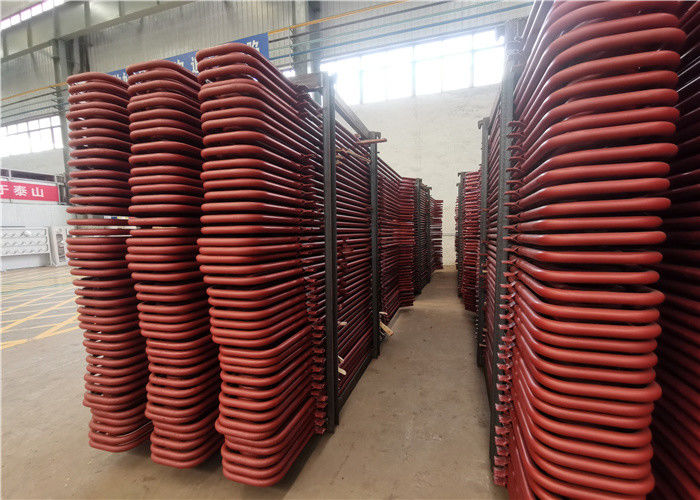

Güç Endüstrisi için Karbon Çelik Kazan Kızdırıcı Tüp Kızdırıcı Bobin
Çalışma prensibi
Serpantin tüp, bir düzlemde çok sayıda bükülme ve dönüş yapan borudur.Ekonomizer, kızdırıcı ve yeniden ısıtıcı vb. gibi kazanın konveksiyon ısıtma yüzeyi olarak, normalde yatay ve dikey düzenleme ile yılan tüpünün yapısını benimser.
Kızdırıcı, uygulamalarından biridir.Doyma sıcaklığından buharı kazan tarafından kızdırıcıya ısıtan kısımdır.Ayrıca süper ısıtıcı olarak da adlandırılır.Kızdırıcı, ısı transfer moduna göre konveksiyon tipi, radyant tip ve yarı radyant tipe ayrılabilir;Yapının özelliklerine göre serpantin boru tipi, ekran tipi, duvar tipi ve duvar tipi olarak ayrılabilir.Hepsi bir dizi paralel borudan ve giriş ve çıkış manifoldundan oluşur.Çoğu endüstriyel kazanda kızdırıcı yoktur çünkü birçok endüstriyel işlem ve yardımcı program yalnızca doymuş buhar gerektirir.Kızdırıcılar genellikle tüm buhar santralinin termal verimliliğini artırmak için elektrik santrallerine, lokomotiflere ve Deniz kazanlarına kurulur.
Süper ısıtıcı türleri:
1. Radyant süper ısıtıcı: En eski süper ısıtıcı türüdür ve doğrudan alev veya ateşten korumak için su borularının üstüne veya arkasına yerleştirilmiştir.
Konveksiyonu artıran parametreler
a.Yakıt ve hava akışının arttırılması (yanma gazı akışı)
B.Buharın kütle akış hızının arttırılması
Radyasyon esas olarak alev sıcaklığına bağlıdır.buhar akış hızı arttıkça çıkış sıcaklığı düşer.
Radyant süper ısıtıcı
Metal sıcaklıklarının iyileştirilmesini gerektiren ısı kaynağına maruz kalacak şekilde yerleştirilirler.
Yüksek sıcaklıkta buhar için radyan ve konvektif süper ısıtıcılar ve ara ısıtıcılar kullanılır.
Kazanda yüksek sıcaklık radyant buharlı süper ısıtıcı aksesuarı. Yılan benzeri borulardan (karbon çeliği, alaşımlı çelik veya ısıya dayanıklı çelik vb.) ve toplama kutuları ve diğer destekleyici malzemelerden oluşur.Tüpler genellikle kullanıcının ihtiyaçlarına göre φ32, φ38, φ42 veya diğer tipte spesifikasyonlara sahiptir.
tekrar ısıtıcılar
Süper ısıtıcılar kadar aklı başındalar ama çıkış sıcaklıkları süper ısıtıcılara göre biraz daha düşük ve basınçları da süper ısıtıcıya göre %20 - %25 daha az olduğu için daha az kaliteli malzeme alaşımlarına dayanabiliyorlar.
Başvuru:
Buharlı kızdırıcı, yoğun borulu serpantinlerden oluşur ve 450ºC-1000ºC sıcaklıkta bacaya yerleştirilir.
10Mpa'nın üzerindeki enerji santrali kazan kapasitesi için, genellikle merdane ve sarmal kızdırıcı kullanılır.
Superheater ve Reheater arasındaki farklar nelerdir?
Tip | Avantajlar | Dezavantajları | destekleyici yöntem |
kolye tipi | 1.Firma yapısal destek | 1. Yoğunlaştırılmış buhar nedeniyle akış tıkanması 2. Altta biriken suyu boşaltmak için yavaş yeniden başlatma gerekir. | yukarıdan desteklenir |
ters tip | 1. Yoğunlaştırılmış buharın uygun şekilde boşaltılması | 1. Özellikle yüksek hızlı gaz akışında yapısal sertlik eksikliği | Aşağıdan desteklenir |
yatay tip |
1. Uygun drenaj 2. İyi yapısal sertlik. |
1. Alevi doğrudan görmezler, bu nedenle esas olarak konvektif tiptedirler. | Genellikle ana fırına paralel dikey gaz kanallarında desteklenir. |
Detaylar
Ayar Bilgileri | |
işlem | kaynak |
yapı | yatay veya dikey |
malzeme | karbon çeliği, alaşımlı çelik |
tüpler | φ32, 38, 42, vb. |
boy | özelleştirilmiş |
marka | HTEG |
Garanti | 18 ay |
Tasarım yapısı
1. doymuş buharın ısıtılması, 900 dereceye kadar sıcaklık.
2. yüksek verimlilik, >%90.
3. yüksek hızlı ısıtma.
4. paslanmaz çelik ile tasarım.
5. uzun tasarım ömrü, 15 yıl.
Buhar kapasitesi, basınç, gerekli sıcaklık vb. gibi gerekli teknik verileri bize gönderin. Buna göre tasarım yapacağız.
HD Kazan, sınıfının en iyisi bir tesis sunar
30 yılı aşkın bir süredir, Hua Dong Kazan, kazan kızdırıcılarımızı ve yeniden ısıtıcılarımızı sürekli olarak yenilemekte ve geliştirmektedir. Bükme, kaynak ve tasarımdaki gelişmeler, ürünlerimizin hem Avrupa hem de Amerikan standartlarını karşılamasını sağlayarak, güvenilir bir performans sağlar.
