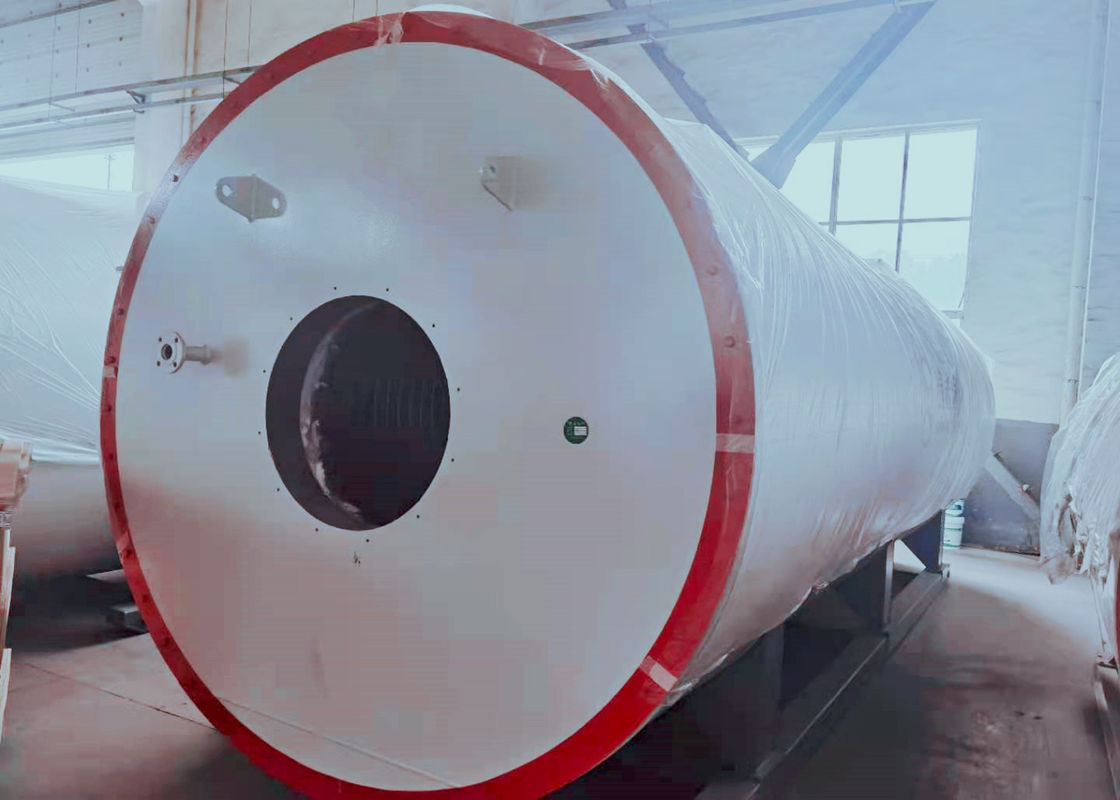

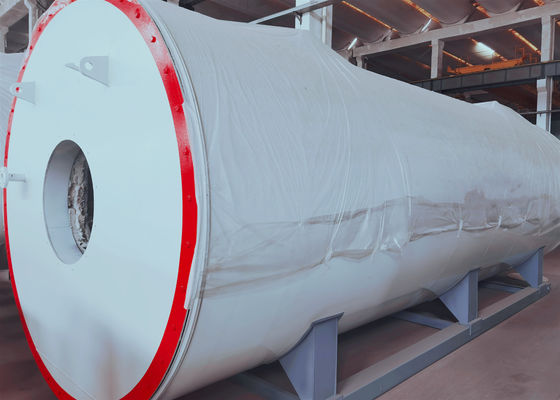

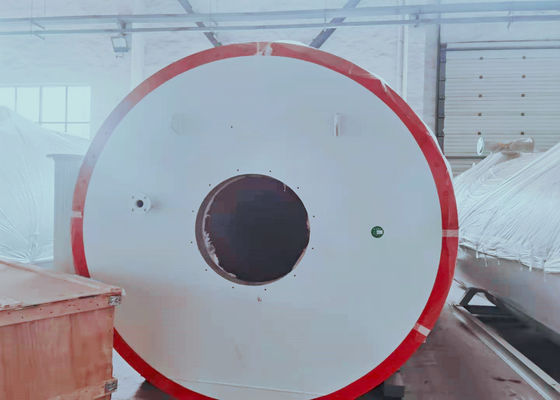

Kimya endüstrisi için GB 350kW Organik Isı Taşıyıcı Kazan
Product Details
| Ürün adı: | Gaz/Petrol Organik Isı Taşıyıcı Kazan | İçindeki tüplerin malzemesi: | 20 GB3087 |
|---|---|---|---|
| Uygulama: | Petrokimya, Kimya, Baskı, Gıda | Anahtar kelimeler: | Isı Transferli Yağ Kazanı |
| Anma gücü: | 350kW | tasarım basıncı: | 1.1 MPa |
| Vurgulamak |
GB Organik Isı Taşıyıcı Kazan,350kW Organik Isı Taşıyıcı Kazan,350kW taşıyıcı buhar kazanı |
||
Product Description
YYW-350Y/Q ASME/GB Standardında Gaz Yakıtlı/Petrol Yakıtlı Organik Isı Taşıyıcı Kazan
Ürün tanıtımı:
Bu Ürün Serisinin Yapı Özellikleri:
- Kazan yüzeyi, spiral yapıya sahip sıkma borusu düzenini benimser.Baca, üç geçişli düzeni benimser.
- Kazanın arkasına bir hava ön ısıtıcısı veya bir su/buhar transformatörü yerleştirilmiştir, bu da sıcaklığı düşürür ve kazanın termal verimliliğini artırır.
- Hızlı açılan kapı veya gözetleme kapısı, dahili muayene ve bakımı kontrol etme kolaylığı için donatılmıştır.
Petrol/Gazlı Termik Kazan Sistem Şeması
Ürün Aralığı:
Nominal termal güç: 0,7MW - 29MW (60xl04Cal/sa - 2500xl04Cal/sa)
Tasarım basıncı: 0.6MPa - 1.6MPa
Spesifik parametreler aşağıdaki tabloda gösterilmiştir.
Bazı Modeller Spesifikasyonu:
| modeli | YYL(W)-350Y, Q | YYL(W)-600Y, Q | YYL(W)-700Y, Q | YYL(W)-900Y, Q | YYL(W)-1200Y, Q | YYL(W)-1500Y, Q | YYL(W)-1800Y, Q | |
| Oran gücü (kW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Isıtma kapasitesix10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Yakıt termal verimliliği | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Gaz termal verimliliği | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Tasarım basıncı (Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| Maks.çalışma sıcaklığı (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Orta sirkülasyon (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Fırında orta kapasite (m3) | 0.24 | 0.7 | 0.7 | 0.7 | 0,8 | 0.95 | 2.1 | |
| Süpervizör çapı (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Kurulu kapasite (kW) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Uygulanabilir yakıt | Petrol gazı | |||||||
| Yakıt tüketimi Kg/hl(hafif yağ)/Nm3/h(doğal gaz) | 32,6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Boyut uzun x geniş x yüksek (m) | Dikey kazan | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| yatay kazan | 2,3x1,65x1,5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
| modeli | YYL(W)-2300Y,Q | YYL(W)-2900Y,Q | YYL(W)-3500Y,Q | YYL(W)-4100Y,Q | YYL(W)-4700Y,Q | YYL(W)-5900Y,Q | |
| Anma gücü (kW) | 2300 | 2900 | 3500 | 4100 | 4700 | 5900 | |
| Isıtma kapasitesix104(kCal/h) | 200 | 250 | 300 | 350 | 400 | 500 | |
| Yakıt termal verimliliği | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | |
| Gaz termal verimliliği | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | |
| Disign basıncı (Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| Maks.çalışma sıcaklığı (°C) | 320 | 320 | 320 | 320 | 320 | 320 | |
| Orta sirkülasyon(m3/h) | 160 | 200 | 200 | 200 | 260 | 300 | |
| Fırında Orta Kapasite(m3) | 2.4 | 2.9 | 3.2 | 4.1 | 5.6 | 8.8 | |
| Süpervizör çapı (DN) | 150 | 200 | 200 | 200 | 200 | 250 | |
| Kurulu kapasite (kW) | 60 | 74 | 78 | 78 | 101 | 124 | |
| Uygulanabilir yakıt | Petrol gazı | ||||||
| Yakıt tüketimi Kg/h(hafif yağ) /Nm3/h(doğal gaz) | 214.5/253 | 270.4/319 | 326/385 | 382/451 | 438/517 | 550/649 | |
| Boyut uzun X geniş X yüksek(m) | Dikey kazan | 2.9X3.1X6.4 | 6x3.1x2.98 | 5.86X3.44X3.08 | 3.15X347X615 | 6.49X3.44X3.08 | 7.45x3.65x3.45 |
| Harizontal kazan | 5.5X2.8X2.9 | 6.5X2.88X2.65 | 6.8X3X3.15 | 7.2X3.31X3.25 | 7X3.5X3.25 | 8.2X4X3.46 | |
