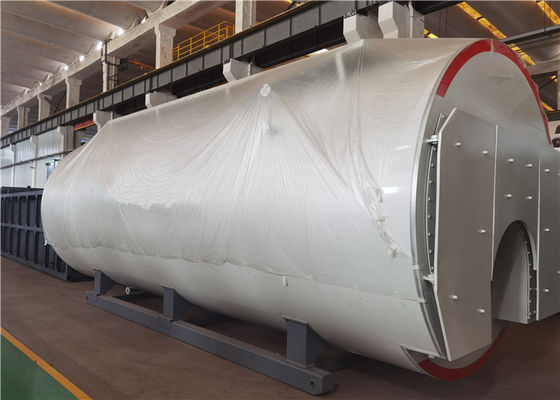

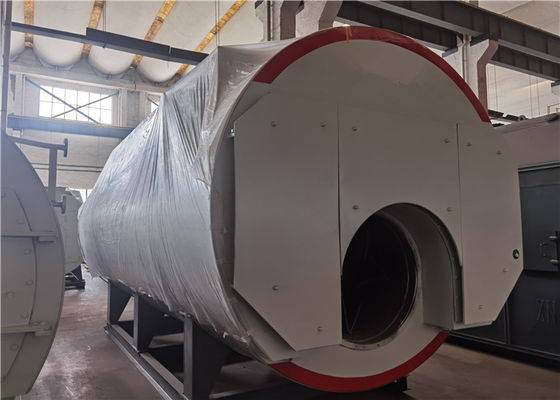

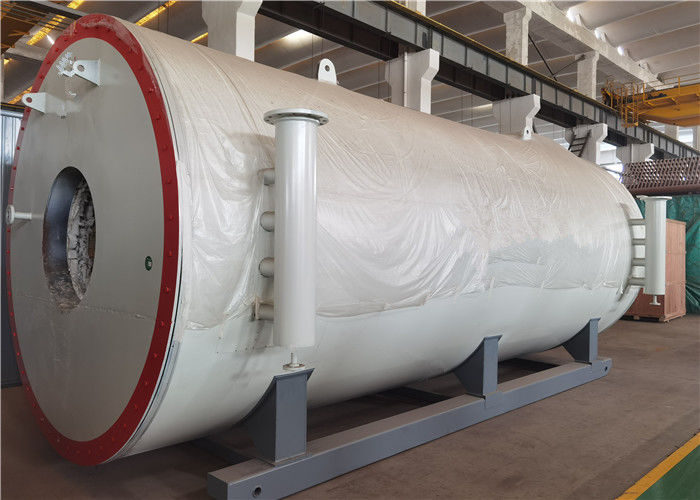

YYL Tipi ASME Yatay Petrol Gaz Kazanı Sıkma Borulu Organik Isı Taşıyıcı Kazan

YYL Tipi ASME Yatay Petrol Gaz Kazanı Sıkma Borulu Organik Isı Taşıyıcı Kazan

ürün tipi

YYL(W) tipi dikey(yatay) tip fuel oil(gaz) ısı kazanı

Ürün yelpazesi

Nominal termal güç: 0,7MW - 29MW (60xl04Cal/sa - 2500xl04Cal/sa)
Tasarım basıncı: 0.6MPa - 1.6MPa
Spesifik parametreler Tablo6'da gösterilmiştir.

Bu ürün serisinin yapısal özellikleri

• İki tür yapı vardır: dikey(YYL) ve yatay(YYW).
• Kazan yüzeyi, spiral yapıya sahip sıkma borusu düzenini benimser.Baca, üç geçişli düzeni benimser.
• Kazanın arkasına bir hava ön ısıtıcısı veya bir su/buhar transformatörü yerleştirilmiştir, bu da sıcaklığı düşürür ve kazanın termal verimliliğini artırır.
• Hızlı açılan kapı veya gözetleme kapısı, dahili muayene ve bakımı kontrol etme kolaylığı için donatılmıştır.

• Teknik parametre

  Çimento üretim hattı kapasitesi t/d		1000	2500	5000	10000
  Kazan giriş debisi Nm3/h	Fırın (ön)	60000	88000	243000	472000
  	Fırın (kuyruk)	76000	170000	328000	612000
  Kazan giriş gazı sıcaklığı ℃	Fırın (ön)	370	360	380	390
  	Fırın (kuyruk)	360	320~360	330	330
  Nominal buharlaşma t/h	Fırın (ön)	5.8	7.25	24	50
  	Fırın (kuyruk)	7.5	10~15,8	20~24,6	35.5
  Anma buhar basıncı Mpa	Fırın (ön)	1.25	1.25	1.25	1.25
  	Fırın (kuyruk)	1.25	1.25	1.25	1.25
  Nominal buhar sıcaklığı ℃	Fırın (ön)	340	330	350	360
  	Fırın (kuyruk)	340	300~340	310	310
  Kazan yapısı	Fırın (ön)	Dikey	Dikey	Dikey	Dikey
  	Fırın (kuyruk)	Dikey	Dikey ve yatay	Dikey ve yatay	Dikey

Petrol/Gazlı Termik Kazan Sistem Şeması

Parametreler Tablo 6
