Kızdırıcı, buharı doyma sıcaklığından aşırı ısınma sıcaklığına kadar ısıtan bir kazanın bir parçasıdır.Buhar kızdırıcı olarak da adlandırılır. Kızdırıcı, ısı transfer moduna göre konvektif tip, radyal tip ve yarı radyal tipe ayrılabilir; Yapının özelliklerine göre serpantin boru tipi, ekran tipi, duvar olarak ayrılabilir. tip ve duvar tipi. Paralel borulardan ve giriş ve çıkış manifoldundan oluşurlar.
Çoğu endüstriyel kazanda kızdırıcı yoktur çünkü birçok endüstriyel işlem ve yaşam tesisi yalnızca doymuş buhar gerektirir. Elektrik santrallerinde, lokomotiflerde ve Deniz kazanlarında, kızdırıcı genellikle tüm buhar santralinin dolaşımdaki termal verimliliğini artırmak için kurulur.
Elektrik santrallerindeki büyük boylerler için kızdırıcılar ve ara ısıtıcılar toplam ısıtma yüzeylerinde büyük bir paya sahiptir, dumanın daha yüksek sıcaklıkta olduğu alanlarda düzenlenmelidir.Elektrik santrallerinde termal sirkülasyonun verimliliğini artırmak için, buharın orijinal parametrelerini kademeli olarak iyileştirmek gerekir, buhar basıncının artması, aşırı ısıtılmış buhar için karşılık gelen sıcaklık artışını gerektirir veya buhar türbininin büyük aşamalı egzozunun nemi olacaktır. çok yüksek, bu da güvenliğini etkileyecektir.Bu nedenle, kızdırıcılar ve ara ısıtıcılardan akan buhar, yüksek sıcaklıkta buhardır, ısı transfer performansları oldukça kötüdür, bu da kızdırıcıların ve ara ısıtıcıların boru duvar sıcaklıklarının yüksek olduğunu belirler.
Kömür yakıtlı kazanlar için HDB termal verimli buharlı süper ısıtıcı
Şartname:
Kızgın ısıtıcılar, ısıl verimi artıran en önemli kazan öz parçalarından biridir.Yüksek sıcaklıkta buhar kazanı radyant süper ısıtıcı genellikle yüksek basınçlı santral kazanında uygulanır.
Kazanda, süper ısıtıcının rolü, enerji santrali verimliliğini artırmak için doymuş buharı aşırı ısıtılmış buharın belirli bir sıcaklığına kadar ısıtmaktır.Tekrarlayıcı, esasen termik santral çevrim verimliliğini daha da artırır.

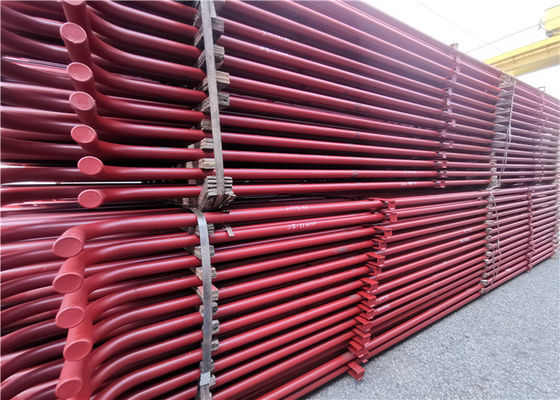

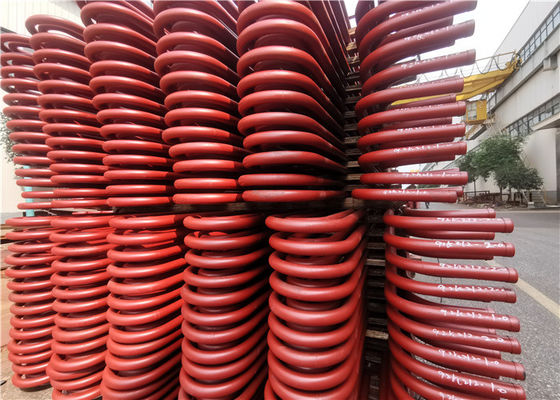

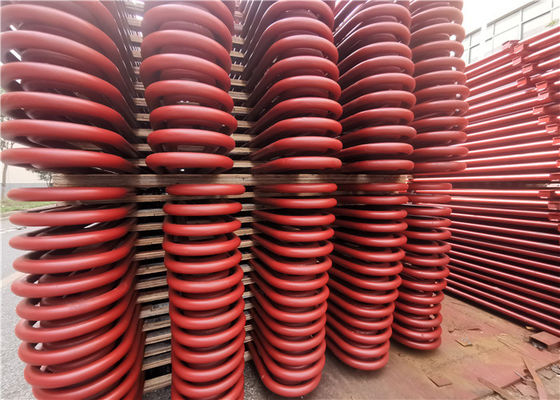

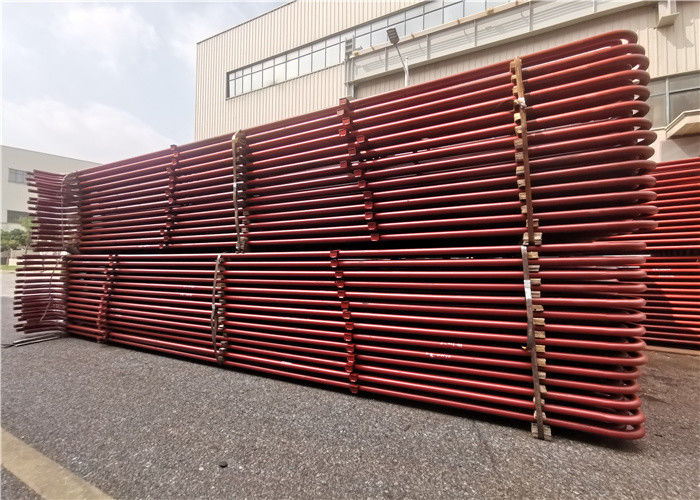

Buhar Kızdırıcı Bataryalar: Kızdırıcı bataryalar, doymuş buhar üretmek için bir kazanda kullanılır.Kızgın ısıtıcı serpantinler özellikle Santralin Kazanlarında kullanılmaktadır.Müşterinin çizimine göre çeşitli derecelerde Alaşımlı çelik ve destek ve Başlıklı veya Başlıksız lekesiz çelik borularda Süper ısıtıcı bobinler üretiyoruz.
Yük seviyesi, yakıt değişimi, yanma koşulu değişikliği vb. gibi kazan çalışma koşullarındaki değişikliklerin tümü kızdırıcı çıkış buhar sıcaklığı üzerinde bir etkiye sahiptir, bu nedenle elektrik santrali kazanlarında, kazan çıkış buhar sıcaklığını sabit hale getirmek için kazan çıkış buharı sıcaklığını ayarlama yolları vardır. belirtilen değer.Yaygın olarak kullanılan araçlar şunlardır:
(1) su jeti veya yüzey tipi sıcaklık düşürücü ile doğrudan buhar sıcaklığını ayarlayın;
(2) fırın çıkış dumanının sıcaklığını değiştirmek için döner brülör ile;
(3) duman devridaim ayarlı kızdırıcı ısı emilimi. Kazan yükü arttığında, akış kızdırıcısının giriş ve çıkış buharının sıcaklık artış değeri artarken, radyan kızdırıcının sıcaklık artış değeri azalır.
Konvektif kızdırıcı, radyan kızdırıcı ve yarı radyan kızdırıcı uygun şekilde birleştirilir ve yapılandırılırsa, yük ve yanma koşulları değiştiğinde çıkış buhar sıcaklığı daha az değişebilir. Kızdırıcı bacasındaki paralel boruların ısı emme ve buhar akış hızı operasyonda farklıdır.Tek borularda aşırı sıcaklıktan kaçınmak için, kızdırıcı büyük kazanlarda birkaç boru grubuna ayrılır.Her bir boru grubunun buharı, fırının dışında bir toplama kutusu ile karıştırılır ve her boru grubu arasında aşırı sıcaklık farkını önlemek için her bir boru grubunun yer değiştirmesini yapmak için buhar kılavuz borusu kullanılır.
Genellikle 30 ~ 60 mm. Akış kızdırıcının en yaygın türü serpantin borudur. Daha yoğun bir boru grubuna sahiptir, baca gazı sıcaklığının 450 ~ 1000 ℃'lik bacasında, dikey ve yanal erozyonun baca gazında dekore edilmiştir. Baca gazı esas olarak ısıyı konveksiyon yoluyla boruya aktarır ve ısının bir kısmı radyasyon tarafından emilir. Plaka tipi kızdırıcı, fırının üst kısmında veya çıkışında düzenlenmiş, radyasyon veya yarı-radyasyon tipi kızdırıcı. Birincisi fırın alevinden radyan ısıyı emerken, ikincisi de bir miktar konveksiyon ısısını emer. 10 mpa'nın üzerindeki elektrik santrali kazanlarında, ısı emilimini artırmak için hem ekran tipi hem de serpantin tipi kızdırıcı yaygın olarak kullanılır. Duvar fırının iç duvarına uygulanan kızdırıcı, nadiren kullanılan radyan kızdırıcıdır. Duvara monte kızdırıcı, fırın üst ve konveksiyon fl duvarını oluşturmak için büyük kapasiteli elektrik santrali kazanında kullanılır.ue.Resim birkaç kızdırıcının düzenini göstermektedir. Kızdırıcılı küçük kapasiteli endüstriyel kazanlar, gereksinimleri yalnızca tek kademeli kızdırıcı ile karşılayabilir.
Detaylar
| 1 |
Malzeme bileşimi |
Karbon çeliği, alaşımlı çelik veya ısıya dayanıklı çelik, toplama kutuları ve diğer destekleyici malzemeler.Tüpler, özelleştirilmiş spesifikasyon türleridir. |
| 2 |
Tasarım deseni |
Dikey veya yatay düzen. |
| 3 |
Avantajlar |
Güzel görünüm, boyut, doğruluk, birinci sınıf bükme ve kaynak teknolojisi, birinci sınıf algılama ekipmanı. |
Tasarım yapısı
1. doymuş buharın ısıtılması, 900 dereceye kadar sıcaklık.
2. yüksek verimlilik, >%90.
3. yüksek hızlı ısıtma.
4. paslanmaz çelik ile tasarım.
5. uzun tasarım ömrü, 15 yıl.
buhar kapasitesi, basınç, gerekli sıcaklık vb. gibi gerekli teknik verileri bize bırakın. Buna göre tasarım yapacağız.
HD Kazan, sınıfının en iyisi bir tesis sunar
Huadong Kazan, 1985'ten beri 34 yıldır özel kazan bileşenleri üretiminde uzmanlaşmıştır. Kazan bileşenlerimiz endüstriyel buhar jeneratörlerinde, buhar kazanlarında, sıcak su kazanlarında, elektrikli buhar kazanlarında, buhar basıncı düşürme istasyonlarında vb.
