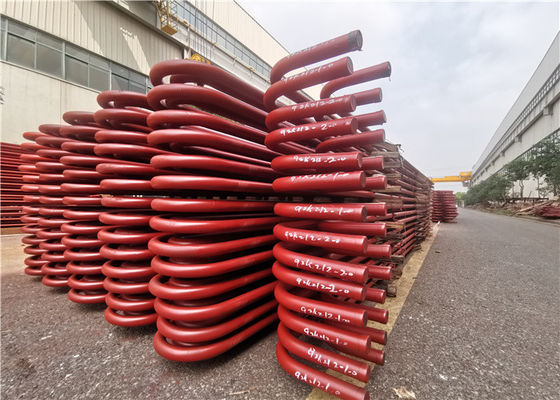

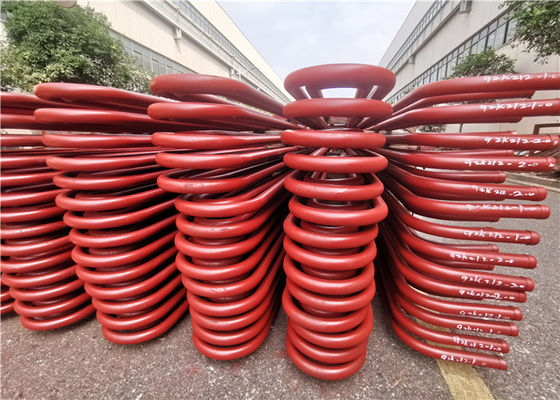

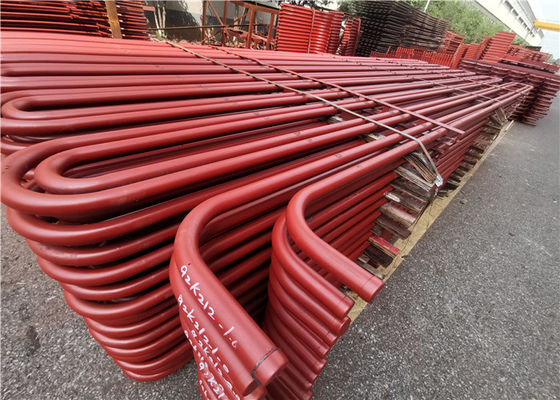

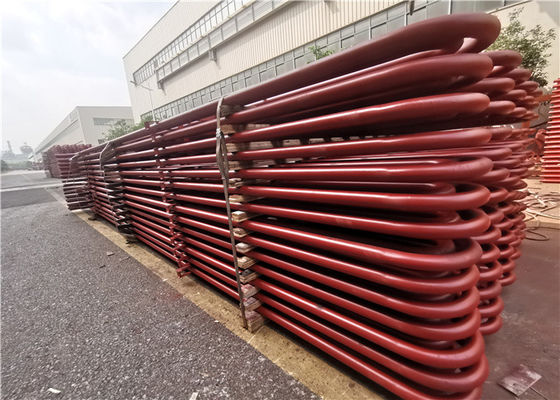

ASME SA192 Karbon Nötr İçin Dikişsiz Yatay Kızdırıcı Bobin
Product Details
| Malzeme: | Paslanmaz çelik, karbon çelik, alaşımlı çelik | sertifika: | ASME, TÜV, SGS, CE, SINIF A, ISO9001 |
|---|---|---|---|
| şekil: | U Bükme, Düz, Bobin, Yılan Tüpü | Uygulama: | kazan ve eşanjör, enerji, petrokimya, nükleer |
| OD: | 1,5 ila 1500 mm | Bitiricilik: | Tavlanmış, eğimli |
| Vurgulamak |
Horizontal Superheater Coil,Seamless Superheater Coil,ASME SA192 Superheater Coil |
||
Product Description
ASME SA192 Karbon Nötr İçin Dikişsiz Yatay Kızdırıcı Bobin
Serpantin Tüp Tanıtımı
Kızdırıcılar ve ara ısıtıcılar, buhar sıcaklığını artırmak için kullanılan, buhar entalpisini iyileştirmeyi ve ayrıca elektrik santrali için termal sirkülasyon verimliliğini artırmayı amaçlayan ısıtma yüzeyleri için önemli parçalardır.
Kızdırıcılar, belirli bir sıcaklıkta aşırı ısıtılmış buhara dönüşen buharı ısıtmak için çalışır.Kazan yükleri veya diğer çalışma koşulları değiştiğinde, kızgın buhar sıcaklığının normal ve izin verilen sıcaklık değişimi aralığında olduğundan emin olmak gerekir.
Elektrik santralindeki termal sirkülasyondan, orijinal basınç ve sıcaklık parametreleri daha yüksektir, sirkülasyonun termal verimliliği daha iyidir veya buhar türbini arkasının buhar nemi çok yüksektir, bu da güvenliğini etkiler.Superheaer buhar sıcaklığı metal malzemelerle sınırlıyken, şu anda metal malzemelerin sınırlandırılması nedeniyle, çoğu güç istasyonu kazanı için aşırı ısıtılmış sıcaklık hala 540-555 dgree aralığındadır ve buhar türbini bıçağının buhar nemini önlemek için arka çok büyük, bu nedenle orta ısıtma sistemi uygulanıyor.
Serpantin Tüp, Eşanjör Sistemlerinde yaygın olarak kullanılmaktadır.Dikişsiz Paslanmaz U-Borular ve Kaynaklı Paslanmaz U bükümlü Boru bazında Eşanjör Ekipmanları, stratejik olarak önemli ve kritik alanlarda --- Kazan, ısı eşanjörü, Nükleer ve Petrokimya Makine Yapımı için gereklidir.
Hua Dong Enerji Teknolojisi 1985'ten beri Serpantin Tüpü Üretmeye Başladı, Şimdiye kadar 30'dan fazla ülkeye 300.000 tondan fazla Çelik Serpantin Tüp tedarik etti.
Hua Dong Energy Technology, Östenitik Paslanmaz Çelik, Nikel Alaşımlı Çelik (Hastelloy, Monel, Inconel, Incoloy) dikişsiz ve kaynaklı boru ve boru ile 35 yıldan fazla bir süredir ilgileniyor, her yıl 50000 tondan fazla çelik boru ve boru satıyor.Müşterimiz zaten İtalya, İngiltere, Gernmany, ABD, Kanada, Şili, Kolombiya, Suudi Arabistan, Rusya, Kore, Singapur, Avusturya, Polonya, Fransa gibi 45'ten fazla ülkeyi kapsamaktadır .... Ve grup şubemiz ve fabrikamız ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004 tarafından zaten onaylanmıştır.
Teknik gereksinimler:
Bükme için Düz Borular Standart Şartname:
ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, vb.
İşaretleme: Bükmeden Önce Makinayı Boru Boyu Boyunca Markalayarak (İşaretlemesiz Isıl İşlem Sonrası Bükülmüş Kesit)
Not: U-Bükme Borusunun Düz Kısımlarında Büküldükten Sonra da Markalama yapılabilir.
U-Bükme Tüpleri:
-TEMA RCB 2.31 Borulu Eşanjör Üreticileri Birliği Standardı (9. Baskı).
-ASTM A688/ASME SA688 Besleme Suyu Kazanları İçin Tasarlanmış Östenitik Korozyona Dirençli Çelik Sınıfının Kaynaklı Boruları İçin Standart Şartname.
-ASTM B163/ASME SA163 Kondenserler ve Eşanjörler İçin Nikel ve Nikel Alaşımlı Tüpler İçin Standart Teknik Gereksinimler.
-Müşteri Spesifikasyonları.
Bükme Yarıçapı: 1.5 * OD'den (Dış Çap) 1500 mm'ye
Yarıçapı 1.5*OD'ye eşit veya daha az olan Tüpler Sipariş Ederken, Geometrik Kesinliklerinde Anlaşmak Gerekmektedir.
Düz Borular Maksimum Uzunluk:(Bükmeden Önce): 35000 mm.
Bacak Boyu: Min 1 Metre, Maks.16500 mm (Max R=1500mm için)
Not: Anlaşma Üzerine Diğer Boyutlar Mevcuttur.
Isıl İşlem: U-Bükme Sonrası Stres Giderilir (Bükme Alanı Artı Her Bacak İçin 300MM).
U Bükme Sonrası Hidrostatik Test: Maksimum Test Basıncı 600 Bar, 10 Saniyede Islatmaİle birlikte
Kaydi Su.Hidro-Test Sonrası Basınçlı Hava Temizleme.
Ambalaj: Güçlü Taşımaya Uygun Ön fumigasyonlu ahşap kutularda
her tüp Uzunluk, Yarıçap, Çap, PO gereksinimlerine göre ve polietilene sarılmış
filmler Tüpün her iki ucunda yumuşak plastik kapaklı.
NS serpantin tüp Aşağıdaki Standartlara Uyun:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Çelik Sınıfı:
| ferrit | östenit | dubleks | Süper Dubleks | Ni-Alaşımlar | Titanyum |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Diğer Alaşımlardan Ve Çelik Sınıflarından Tüpler Anlaşma Üzerine Üretilebilir.
Tarafımızdan gerçekleştirilen kalite testlerinden bazıları şunları içerir:
| Korozyon Testi | Yalnızca müşteri tarafından özel olarak talep edildiğinde gerçekleştirilir |
| Kimyasal analiz | Gerekli kalite standartlarına göre yapılan test |
| Tahribatlı / Mekanik Test | çekme |Sertlik |Düzleştirme |Parlama |flanş |
| Ters büküm ve Re.düz testler | İlgili standartlara ve ASTM A-450 ve A-530 normlarına tam uyumlu olarak gerçekleştirilir, bu da müşteri tarafında sorunsuz genişleme, kaynak ve kullanım sağlar |
| Girdap Akımı Testi | Dijital Kusur İşareti Test Sistemi kullanılarak yeraltındaki homojenlikleri tespit etmek için yapılmıştır. |
| Hidrostatik Test | Tüp sızıntısını kontrol etmek için ASTM-A 450 normlarına göre yapılan %100 Hidrostatik Test ve 20Mpa/7s destekleyebileceğimiz en büyük basınç. |
| Basınç Altında Hava Testi | Herhangi bir hava kaçağı kanıtını kontrol etmek için |
| Görsel İnceleme | Pasivasyondan sonra, her bir boru ve boru uzunluğu, yüzey kusurlarını ve diğer kusurları tespit etmek için eğitimli personel tarafından kapsamlı bir görsel incelemeye tabi tutulur. |
Ek Testler: Yukarıda belirtilen testler dışında, üretilen ürünler üzerinde ek testler de yapmaktayız.Bu kapsamda yürütülen testler şunları içerir:
|
· Girdap Akımı Testi · OP Testi · Radyografi Testi |
· Korozyon Testi · Mikro Test · Makro Testi |
· IGC Testi · Ultrasonik muayene · Sıvı Penetrat testi |
