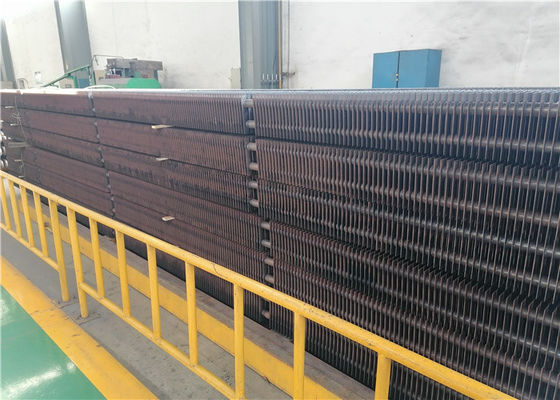

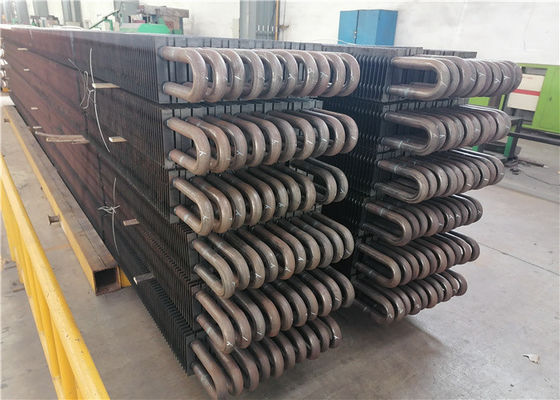

Eşanjör Kalınlığı 4mm için ASME H Tipi Karbon Kazan Fin Borusu
Ürün Açıklaması (Fin Tüp)

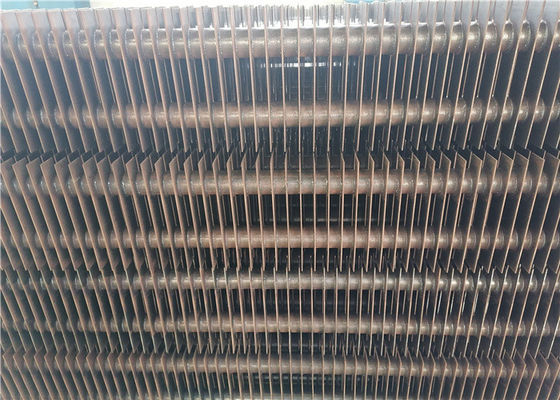

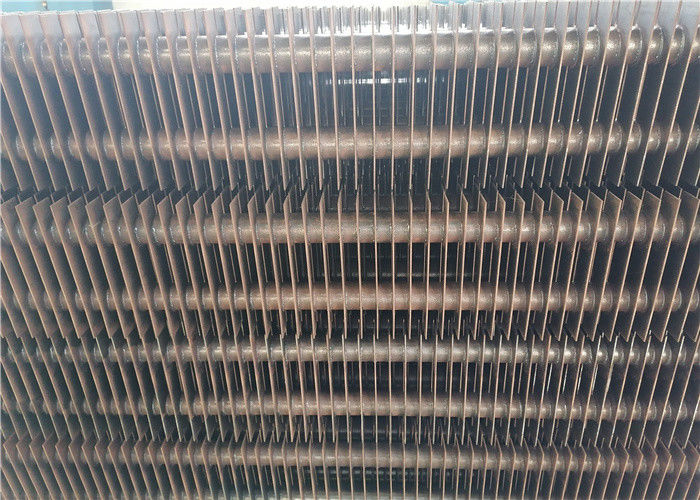

• H-Isı Eşanjörü iki dikdörtgen kanat, kareye benzer, flüoresan tüpler için kenar uzunluğu 2 kat, ısıtma yüzeyinin genişlemesi.
• H-Isı Eşanjörü parlama direnci kaynak işlemlerinde kullanılan, kaynak dikişinden sonra yüksek füzyon oranı, kaynak çekme mukavemeti ve iyi ısı iletkenliğine sahiptir.H-Isı Eşanjörü ayrıca çift borulu "çift H" tipi kanatlı borular üretebilir, sert yapısı vardır ve daha uzun boru sırasına uygulanabilir.
• Çift H kanatlı boru, H-kanatlı boru olarak adlandırılan "H" harfine benzer kanatçıklar oluşturmak için floresan tüpler üzerine kaynaklanacak iki çelik dairesel simetriye sahip bir tür kazan parçalarıdır.H-ekonomizer, yardımcı kazanlarda, endüstriyel kazanlarda, ısı eşanjörü bileşenlerinin kuyruğu gibi deniz gücünde yaygın olarak kullanılır.
Eşanjör elemanları, ısı transferi için yüksek kapasiteyi korudukları, üstün kendi kendini temizleme özelliklerine sahip oldukları ve kazan yenilemelerinde baca gazı atık ısı geri kazanımını etkileme kabiliyetini korudukları için.Konvektif ısı transfer katsayısı, kanatçık aralığı ile orantılıdır, ancak kanat yüksekliği ve kanat genişliği ile ters orantılıdır.Entegre ısı transfer kapasitesi kanat verimliliği, konvektif ısı transfer katsayısı ve kanatlı oran ile ilgilidir.Kanat yüksekliği ve kanat genişliği arttıkça basınç düşüşü artar.
Teknik parametreler
| Kalem |
Baz Tüp OD
(mm) |
Taban Boru Kalınlığı (mm) |
Kanat Yüksekliği (mm) |
Fin kalınlığı (mm) |
Fin Aralığı (mm) |
| Menzil |
25,4 mm ~1600 mm |
2,5 mm ~ 40 mm |
0,5 mm ~20,0 mm |
0,5 mm ~3,0 mm |
5 mm ~ 25,4 mm |
| Malzeme |
Karbon Çelik, Alaşımlı Çelik, Paslanmaz Çelik |
| Uzunluk |
0<L≤ 12000 |
| Ürün |
H kanatlı Tüp |
| Baz Boru |
Kaynaklı veya Dikişsiz |
| Malzeme |
karbon çeliği, alaşımlı çelik, paslanmaz çelik, demir dışı alaşımlar ve nikel alaşımları. |
| Başvuru |
H Eşanjör, H evaporatör, H kızdırıcı, H hava ısıtıcısı vb. |
Detay
Isı değişim verimliliğini artırmak ve yüzey ısı transferini uzatmak için son yıllarda kazanlarda ve atık ısı geri kazanımında H tipi kanatlı borular yaygın olarak kullanılmaktadır.H tipi kanatlı borular, büyük ölçüde dikdörtgen kanatlı borulardan elde edilir.Kanat yüzeyindeki benzersiz oluk yapısı nedeniyle, H tipi kanatlı borular mükemmel aşınma önleyici ve kirlenme önleyici performansa sahiptir.
Yapı
Ürünlerimiz müşterilerimizin ihtiyaçlarına ve durumlarına göre değiştirilebilir. Güvenli, güvenilir ve verimli H-fin borular tasarlıyor ve üretiyoruz.HD BOILER ayrıca bağımsız ürün kalite güvence sistemlerini de tamamlamıştır.H-fin boruların üretimi yüksek ısı transfer verimi, baca gazı direncine sahiptir ve küçük bir alan için tasarlanmıştır.
Kalite kontrol
1. Uygulanan malzeme bilgileri ile Darbe testi ve Mukavemet hesaplama raporu.
2. % 100 NDT (tahribatsız muayene) çelik levha, boru ve elektrot raporu
3. X-ray, γ-ray ve sıvı penetrant testi inceleme raporu (kaynak dikişi): tüm kazanın kalitesini sağlamak için
4. Hidrolik test raporu: standart çalışma basıncını ve güvenliğini sağlayın
