Isıtma Transfer Sistemi için Bileşen Parçaları Kazan H Fin Borusu ASME Standardı
Product Details
| Tip: | Fin Tüpü, Eşanjör Tüpü | Başvuru: | Isıtıcı Parçaları, Eşanjör |
|---|---|---|---|
| kanat malzemesi: | karbon çeliği, paslanmaz çelik, 304L/316LStainless Steel | Paketleme: | Fin tüpünün denize uygun ambalajlanması |
| Renk: | özelleştirilmiş | paket: | Çelik çerçeveli tahta sandık, demetler halinde, vb. |
| Vurgulamak |
316L Paslanmaz Çelik Kazan Fin Borusu,Kazan H Fin Borusu,Kazan Fin Eşanjör Borusu |
||
Product Description

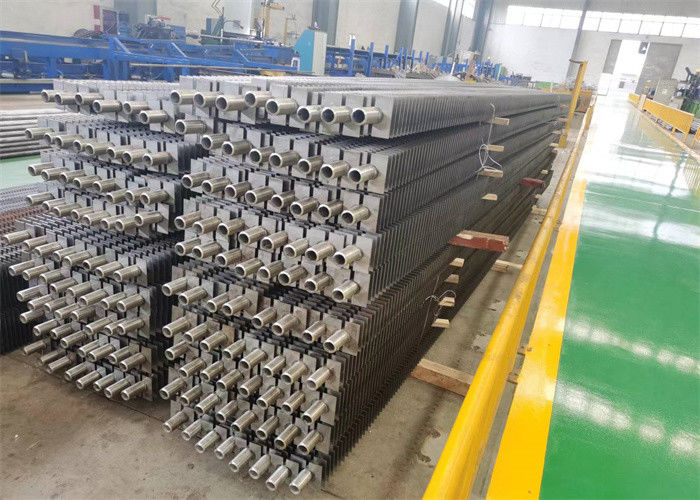

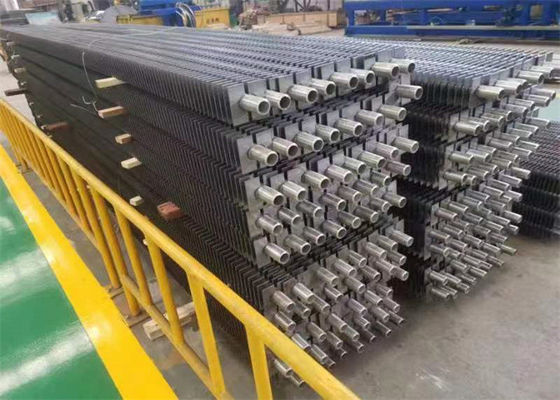

Isıtma transfer sistemi için ASME standardına sahip kazan bileşen parçaları H kare Fin Borusu
ürün tanıtımı
H kanatlı boruya kare kanatlı boru denir, iki tip H kanatlı boru vardır, biri genellikle kare olarak adlandırılan tek bir borudur.
kanatlı boru, diğeri ise genellikle dikdörtgen kanatlı boru olarak adlandırılan çift borudur.Ve müşteri ihtiyaçlarına göre
üretme.Dikdörtgen şekli nedeniyle spiral kanatlı borulara göre daha geniş bir yüzey alanı sağlar.Mevcut daha geniş yüzey alanı nedeniyle, bu kanatlı borular, ekipmanın genel boyutunu azaltmak için öncelikle hava ısıtma uygulamalarında kullanılır.
H-şekilli kanatlı boru ile çelik boru arasındaki füzyon oranı %95 veya daha fazladır, temas ısıl direnci küçüktür ve ısıl iletkenlik iyidir.Isı değişim tüpü demetleri arasındaki hava akışı, tandem akış özelliklerine benzer olduğundan, çalışma sırasında ısı değişim yüzeyinde daha az toz birikimi olur ve kanatlar daha eşit şekilde temizlenir.H-şekilli kanat genleşme alanının etkin kullanım oranı, spiral kanatlı borununkinden daha yüksektir ve genel ısı transfer verimliliği, spiral kanatlı boru demetinden yaklaşık %10 daha yüksektir.
H-şekilli kanatlı borular, yüksek bir alan genişleme oranına, daha az toz birikimine ve yüksek ısı transfer verimliliğine sahiptir.Eşdeğer ısı transfer kapasitesi durumunda, ısı eşanjörü en küçük alanı kaplayabilir ve yüksek kaliteli malzemeleri (yani basınçlı borular) en aza indirebilir. Kullanım miktarı ve düşük kaliteli malzemelerin (kanatlar) daha fazla kullanımı.Yeni mühendislik projeleri için, ısı eşanjörü düzenlemesinin yüksekliği azaltılabilir, toplam ağırlık büyük ölçüde azaltılabilir, süspansiyon sisteminin yükü azaltılabilir ve toplam maliyet düşürülebilir;yenileme projesi için, egzoz sıcaklığını azaltmak için sınırlı bir alanda mümkün olduğunca fazla ısı değişim alanı düzenlenebilir, Atık ısı geri kazanımının verimliliğini iyileştirin veya kolay bakım için bakım alanını artırın.
| Paslanmaz çelik ısı / FIN boruları | |
| Başvuru | Isı eşanjörü, Klima, Buzdolabı, Ekonomizör için yaygın olarak kullanılmaktadır. ve Isı Endüstrisinin diğer bölümleri. |
| Temel boru malzemesi | Paslanmaz |
| yüzgeçlerin malzemesi | Paslanmaz |
| Temel boru tipi | Dikişsiz, Kaynaklı |
| kanat tipi | L,U,W |
| Taban borularının OD'si | 15 mm-219mm |
| Temel boruların AG'si | 1.5-6mm |
| Yüzgeçlerin yüksekliği | 8mm-30mm |
| yüzgeç ağırlığı | 0,8 mm-3.0mm |
| yüzgeç aralığı | 2,3 m-20mm |
| Boş alan uzunluğu | Müşterinin isteğine göre. |
| Kanatlı boruların uzunluğu | ≤23m |
Ürünlerimiz müşterilerimizin ihtiyaçlarına ve durumlarına göre değiştirilebilir. Güvenli, güvenilir ve verimli H-fin borular tasarlıyor ve üretiyoruz. Ayrıca bağımsız ürün kalite güvence sistemlerini de tamamlamış bulunuyoruz. H-fin boruların üretimi yüksek kalitelidir. ısı transfer verimliliği, baca gazı direncine sahip ve küçük bir alan için tasarlanmıştır.
| teknik parametreler | Yüksek derecede kanatçık 0-16mm (veya fin φ25-φ75 dış çapı); Kanat aralığı 2.0-5.0mm;Fin tüpünün uzunluğu 0,5~14m. |
| Tek metal haddeleme finiş borusu | Saf alüminyum 1060 veya alüminyum alaşımı 6063,6061. Dış çap 40 mm'den az olacaktır |
| Çift metal haddeleme finiş borusu | Alüminyumun dış tabakasından boru bazlı koruma borular,korozyona dayanıklı, Tüp bazlı, paslanmaz, ek olarak karbon çelik borudan yapılabilir titanyum alaşımlı borunun yanı sıra çelik boru ve bakır boru da kullanılabilir |
| paket | Alüminyum kanatlı borular, iç ve çelik çerçevede plastik filmde iyi paketlenmiştir. dışta |
Özellikler
1).Isı değişim alanını ekleyin ve tüp sayısını azaltın, ayrıca duman hızını ve aşınmayı azaltmak için duman akış bölümü alanını artırın.
2).H tipi kanatlı boru, çift H tipi kanatlı boruya, uzun boru sırasına uyacak şekilde yüksek sertlikte yapılabilir.
3).Alanı birçok küçük bölgeye dönüştürmek için sıraya yerleştirilmiş H tipi kanat ekonomizörü, aşınmayı azaltmak için ortalama hava akışı.
4).En iyi kül üfleme etkisini elde etmek için düz kanallı.
5).Ağırlığı azaltmak ve üretim maliyetini azaltmak için kompakt yapı.
| Baz Tüp Malzemesi | Paslanmaz Çelik, Karbon Çelik, Alaşımlı Çelik, Bakır Alaşımlı, Alüminyum ,SA179 | ||
| Fin Malzemesi | Alüminyum, Bakır Alaşımlı, Paslanmaz Çelik, Karbon Çelik | ||
| Standart | ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 | ||
| yüzgeç derinliği | 0,5-3 mm | ||
| Ana boru OD | 12.7-18mm | ||
| İnç başına yüzgeçler | 8-20Nos (müşterinin isteği olarak) | ||
| Test Gereksinimi | Fiziksel Özellik Testi, Kimyasal Bileşim Analizi, Tahribatsız Test, Müşterinin ihtiyacına göre Diğer Muayene ve Test. | ||
| Başvuru | Hava Soğutucu, Şarj Havası Soğutucu, Kondenser, Evaporatör, Akışkan Soğutucu, Gaz Soğutucu, Yağ Soğutucu, Radyatör, Soğutma, Buhardan Havaya Isı Değişimi, süper ısıtıcı vb. | ||
sertifika
şirket Profili
Zhangjiagang Hua Dong Energy Technology Co., Ltd., kazan ve ısı eşanjörü, enerji, petrokimya, madencilik alanında yaygın olarak kullanılan her türlü paslanmaz, karbon ve alaşımlı çelik boru ve boru, çelik levha üretiminde uzmanlaşmış yüksek teknoloji ürünü bir kuruluştur. , gıda, kağıt, gaz ve sıvı endüstrisi.Ve ASME, TUV, Grade A, ISO9001, EN12952, EN10216, SO3834 dahil olmak üzere onayları geçtik.
Şirket, 35 yıllık geçmişi ve 110 milyon ABD doları yıllık cirosu ile Çin'in en önde gelen kazan ve kazan parçaları üreticisi olan Zhangjiagang Hua Dong Boiler Co., Ltd'nin yan kuruluşudur.Ürünlerimiz Amerika Birleşik Devletleri, Avustralya, Vietnam, Pakistan, Arnavutluk, Kamboçya, Hindistan, Endonezya, Güney Kore, Filipinler, Türkiye, Suudi Arabistan, Almanya, Rusya, Şili, Suriye, Tayland, Bangladeş gibi 30'dan fazla ülkeye ihraç edilmiştir. Fransa, Cezayir, Moğolistan ve Singapur, Küba, Irak, İtalya, İspanya, Japonya, Yugoslavya, Sri Lanka, Çek Cumhuriyeti, Kırgızistan, Kanada, Malezya, Birleşik Krallık vb.
Konum:
Firmamız bir liman şehri olan Zhangjiagang şehrinde bulunur ve Şanghay'dan sadece 120 km, Suzhou'dan 60 km ve Wuxi'den 60 km uzaklıktadır.Trafik çok uygun.
