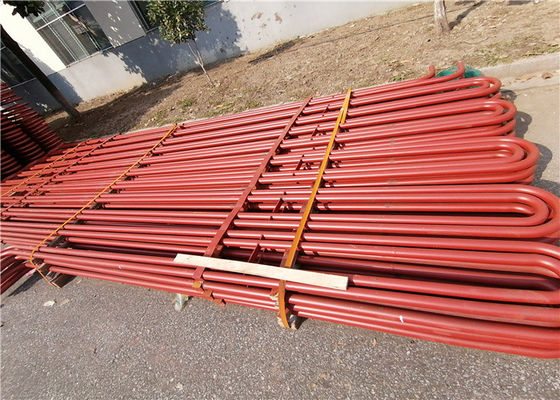

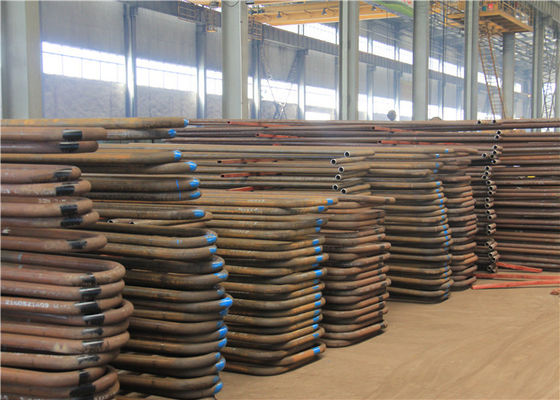

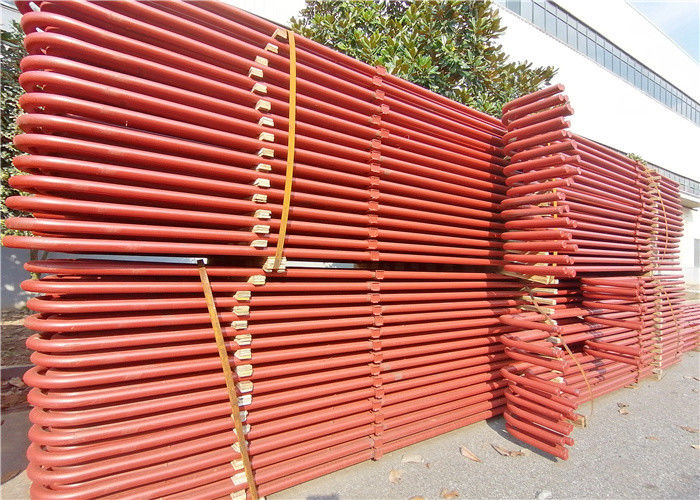

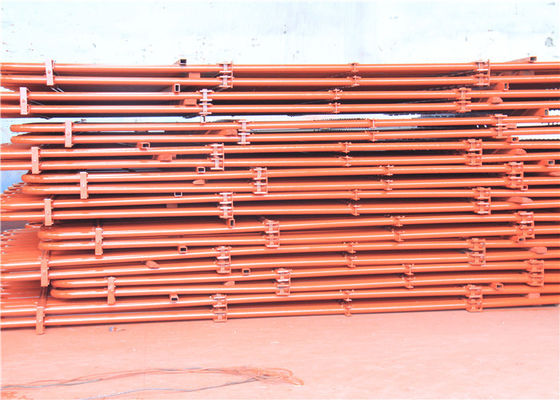

ASME Belgeli Kazan Ekonomizörü Serpantinli Bobin Borusu Korozyon Önleyici
Ürün tanıtımı
|
Ürün adı
|
Hurma Değirmeni Kazanı için Ekonomizer, Anti Çiy Noktası Korozyonu, Anti Düşük Sıcaklık Korozyonu
|
|
Yapı Tipi
|
Tüp Bobin Serpantin Bobin
|
|
Tüp Malzemesi
|
Corten Çelik, ND Çelik (09CrCuSb)
|
|
Standart
|
Çin GB, ASME
|
|
Üretici Sınıfı
|
Çin A Sınıfı, ABS Belgeli, TÜV Belgeli
|
|
Boru tipi
|
çıplak tüp
|
|
Tüp Spesifikasyonu
|
Müşteri gereksinimlerine göre
|
|
Tüp Et Kalınlığı
|
Müşteri gereksinimlerine göre
|
|
Çalışma Basıncı
|
malzemeye bağlıdır
|
|
Çalışma sıcaklığı
|
malzemeye bağlıdır
|
|
Kaynak
|
Otomatik GTAW (TIG) boru alın kaynağı
|
|
Kaynak NDT
|
Otomatik RT %100
|
Özel çiy noktası korozyonu, düşük sıcaklık önleyici baca gazı korozyon malzemesi ND Steel 09CrCuSb.
Klor (Cl-iyon) korozyona dayanıklı malzeme.Kükürt (SOx-iyon) korozyona dayanıklı malzeme.
09CrCuSb, başlangıçta korozyona karşı petrol kırma işleminde kullanılmıştır.
U-Bend Tüpü Aşağıdaki Standartlara Uygundur:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Çelik Sınıfı:
| ferrit |
östenit |
dubleks |
Süper Dubleks |
Ni-Alaşımlar |
Titanyum |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Diğer Alaşımlardan Ve Çelik Sınıflarından Tüpler Anlaşma Üzerine Üretilebilir.
Teknik gereksinimler:
Bükme için Düz Borular Standart Şartname:
ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, vb.
İşaretleme:Bükmeden Önce Makinayı Boru Boyu Boyunca İşaretleyerek (Isıdan Sonra Bükülmüş Kesit
İşaretsiz Tedavi)
Not:U-Bükme Tüpünün Düz Parçalarına Büküldükten Sonra da Markalama Yapılabilir.
U-Bükme Tüpleri:
-TEMA RCB 2.31 Borulu Eşanjör Üreticileri Birliği Standardı (9. Baskı).
-ASTM A688/ASME SA688 Östenitik Korozyona Dirençli Kaynaklı Borular İçin Standart Şartname
Besleme Suyu Kazanları İçin Tasarlanmış Çelik Sınıfı.
-ASTM B163/ASME SA163 Nikel ve Nikel Alaşımlı Tüpler İçin Standart Teknik Gereksinimler
Kondenserler ve Isı Değiştiriciler.
-Müşteri Spesifikasyonları.
Bükülme yarıçapı:1.5 * OD'den (Dış Çap) 1500 mm'ye
Yarıçapı 1.5*OD'ye eşit veya daha az olan Tüpler Sipariş Ederken, Geometrik Kesinliklerinde Anlaşmak Gerekmektedir.
Düz Borular Maksimum Uzunluk:(Bükmeden Önce): 35000 mm.
Bacak uzunluğu:Min 1 Metre, Maks.16500 mm (Max R=1500mm için)
Not:Diğer Boyut Anlaşma Üzerine Mevcuttur.
Isı tedavisi:U-Bükme Sonrası Stres Giderilir (Bükme Alanı Artı Her Bacak İçin 300MM).
U Bükme Sonrası Hidrostatik Test: Maksimum Test Basıncı 600 Bar, Islatma 10 San.İle birlikte
Kaydi Su.Hidro-Test Sonrası Basınçlı Hava Temizleme.
Ambalajlama: Güçlü Taşımaya Uygun Ön fumigasyonlu ahşap kutularda
her tüp Uzunluk, Yarıçap, Çap, PO gereksinimlerine göre ve polietilene sarılmış
filmler Tüpün her iki ucunda yumuşak plastik kapaklı.
Tarafımızdan gerçekleştirilen kalite testlerinden bazıları şunları içerir:
| Korozyon Testi |
Yalnızca müşteri tarafından özel olarak talep edildiğinde gerçekleştirilir |
| Kimyasal analiz |
Gerekli kalite standartlarına göre yapılan test |
| Tahribatlı / Mekanik Test |
çekme |Sertlik |Düzleştirme |Parlama |flanş |
| Ters büküm ve Re.düz testler |
İlgili standartlara ve ASTM A-450 ve A-530 normlarına tam uyumlu olarak gerçekleştirilir, bu da müşteri tarafında sorunsuz genişleme, kaynak ve kullanım sağlar |
| Girdap Akımı Testi |
Dijital Kusur İşareti Test Sistemi kullanılarak yeraltındaki homojenlikleri tespit etmek için yapılmıştır. |
| Hidrostatik Test |
Tüp sızıntısını kontrol etmek için ASTM-A 450 normlarına göre yapılan %100 Hidrostatik Test ve 20Mpa/7s destekleyebileceğimiz en büyük basınç. |
| Basınç Altında Hava Testi |
Herhangi bir hava kaçağı kanıtını kontrol etmek için |
| Görsel İnceleme |
Pasivasyondan sonra, her bir boru ve boru uzunluğu, yüzey kusurlarını ve diğer kusurları tespit etmek için eğitimli personel tarafından kapsamlı bir görsel incelemeye tabi tutulur. |
Ek Testler:Yukarıda belirtilen testler dışında, üretilen ürünler üzerinde ek testler de yapmaktayız.Bu kapsamda yürütülen testler şunları içerir:
|
·Girdap Akımı Testi
·OP Testi
·Radyografi Testi
|
·Korozyon Testi
·Mikro Test
·Makro Testi
|
·IGC Testi
·Ultrasonik muayene
·Sıvı Penetrat testi
|
