Yüksek Isı Transferi Performansı Kazan Fin Borusu Tırtıklı Spiral Radyatör Verimli Özel
Product Details
| Malzeme: | Karbon çeliği / Alaşımlı çelik/Paslanmaz çelik | Uygulama Alanları: | Isı değişimi |
|---|---|---|---|
| Toz hacmi: | küçük toz | Şart: | Yeni |
| Şartname: | özelleştirilmiş | paketleme: | Demir Çerçeve Paketi |
| Vurgulamak |
Tırtıklı Spiral Fin Borusu,Kazan Spiral Fin Borusu Radyatör,Yüksek Isı Transfer Performansı Fin Borusu |
||
Product Description
Yüksek Isı Transferi Performansı Tırtıklı Spiral Fin Tüp Radyatör Verimli Özelleştirme

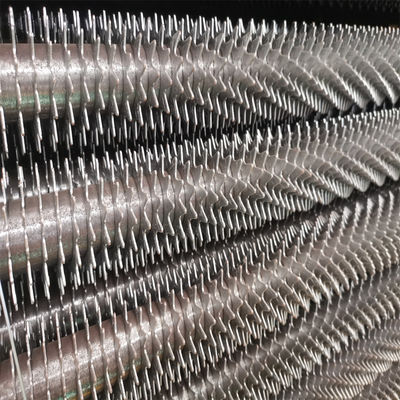

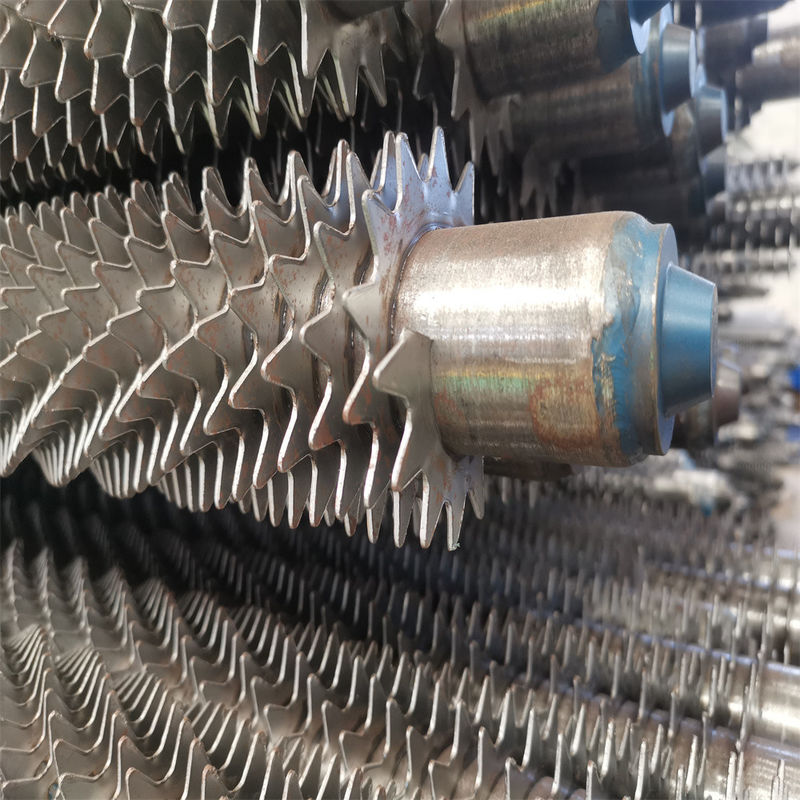

Tırtıklı Spiral Fin Tüp Açıklama
Tırtıklı spiral kanatlı boru, spiral kanatlı boru bazında geliştirilmiş özel şekilli uzatılmış bir yüzeydir.Üretim süreci, yüksek frekanslı kaynaklı spiral kanatlı boruya benzer, ancak fark, tırtıklı spiral kanatlı boruyu sarmadan önce şeridin boşluğunun kesilmesi gerektiğidir.Sararken, kesilen kısım doğal olarak ayrılarak bir dişli şekli oluşturur.Yüksek frekanslı kaynakta spiral kanatlı azdırma sarma teknolojisi sadece büyük ölçüde azaltılmış (deformasyon) basitleştirmekle kalmaz, sıkı, yüksek mukavemet, termal şok ve mekanik şok ile birleşir, termal performans iyidir, küçük akış kaybı, güçlü korozyon direnci performansı ve önemli difüzyona sahiptir. yüzey, soğuk ve sıcak durumda uzun süre deformasyon kolay değildir, uzun çalışma ömrü, ayrıca akış sınır tabakasının tahrip olması ve yoğun ısı transferi nedeniyle.Bu tırtıklı kanat, klimalarda ve kazan ekonomizörlerinde yaygın olarak kullanılmaktadır.
Kompakt alan ve düşük maliyet
Boru seti çok kompakttır ve kuyruk dumanının yüksekliğini iyi azaltır.
Toplam ağırlık büyük ölçüde azaltılır ve süspansiyon sisteminin yükü azalır.
Ekonomizer ve entegre kazan maliyetini azaltın.
Duman yan direncini azaltın
İndüklenen fanın işletme ve yatırım maliyetini azaltın.
Avantajlar
1. İyi korozyon direnci
Aşınma, esas olarak gri parçacıkların boru üzerindeki etkisi ve kesme etkisinden kaynaklanmaktadır.Aşınma, boru çevresinde 30 derece seviyesinde en şiddetlidir.S1/d=S2/d=2 olduğunda buradaki aşınma miktarı ortalama değerin 3 katıdır.
Hava akış yönünün değişmesi nedeniyle ikinci sıra en şiddetli aşınmaya sahiptir.S1/d=S2/d=2 olduğunda, ikinci sıra birinci sıradaki aşınmanın iki katıdır ve sonraki sıradaki aşınma genellikle ilk sıradakinden %30 ila %40 daha fazladır.
İlk sıranın düzeni, sıradaki ilk sıranın düzeniyle aynıdır. Aynı koşullar altında, uzunlamasına boru demetinin maksimum aşınması, kademeli boru demetininkinden 3-4 kat daha azdır.
Borunun aşınma hızı, baca gazı hızı KV3.33'ün tek biçimli olmama katsayısı ile doğru orantılıdır ve uçucu kül konsantrasyonu Ku'nun tek biçimli olmama katsayısı ile doğru orantılıdır.
H-şekilli kanatlı boru ekonomizörü sırayla düzenlenmiştir.H şeklindeki kanat, alanı birkaç küçük alana böler ve hava akışı üzerinde düzgün bir akış etkisine sahiptir.Optik tüplü ekonomizör, spiral kanatlı ekonomizör ve kademeli düzenlemeye sahip uzunlamasına kanatlı ekonomizör ile karşılaştırıldığında, diğer koşullar altında aşınma ömrü 3-4 kat daha yüksektir.
Baca gazı yan damperi büküm kısmını korur.
2. Azaltılmış toz birikimi
Borunun arka ve rüzgar taraflarında kül oluşumu meydana gelir. Düzensizlikle boruyu temizlemek kolaydır ve arkada daha az toz birikir. Boruların sıralı olarak düzenlenmesinde ise hava akışının kolay boşaltılamamasından dolayı borunun arka tarafında, sırayla boru düzeninde yanlış sütuna göre daha fazla kül birikimi vardır.
H-tipi kanat, borunun her iki tarafına kaynaklı olup, hava akışı düz akarken, hava akış yönü değişmez ve kanatta kül biriktirmez, kül biriktirmez.
H-tipi fin ortasında 4-10'luk bir boşluk bırakılır, bu da hava akışını toz biriktirmek için boru kanadını süpürmek için yönlendirebilir.
Kanatın spiral açısı akış yönünü yönlendirdiği için kanatlı tüpün kül birikimi daha ciddi olur ve gevşek kül oluşturmayan ekonomizör kullanılamaz. Tarla çalışması h şeklindeki kanatlı tüpün kül biriktirmediğini gösterir. , spiral yüzgeç ciddi iken.
Uzunlamasına kanatçık borusu, kanatçık biriken külün yüzeyine ve arkasına kaynak yapılırken kanat boyunca hava akışıyla oluşur.Bazı alanlar toz birikmesine eğilimlidir.
Her iki tarafta düz bir kanal oluşturan h şeklindeki kanatçık en iyi üfleme etkisine sahiptir.
3. Kompakt alan ve düşük maliyet
Boru seti çok kompakttır ve kuyruk dumanının yüksekliğini iyi azaltır.
Toplam ağırlık büyük ölçüde azaltılır ve süspansiyon sisteminin yükü azalır.
Ekonomizer ve entegre kazan maliyetini azaltın.
4. Duman yan direncini azaltın
Endüklenen fanın işletme ve yatırım maliyetini azaltın.
| Öğe | Baz Tüp OD (mm) |
Taban Boru Kalınlığı (mm) | Kanat Yüksekliği (mm) | Fin kalınlığı (mm) | Fin Aralığı (mm) |
| Menzil | 25,4 mm ~1600 mm | 2,5 mm ~ 40 mm | 0,5 mm ~20,0 mm | 0,5 mm ~ 3,0 mm | 5 mm ~ 25,4 mm |
| Malzeme | Karbon Çelik, Alaşımlı Çelik, Paslanmaz Çelik | ||||
| Uzunluk | 0<L≤ 12000 | ||||
