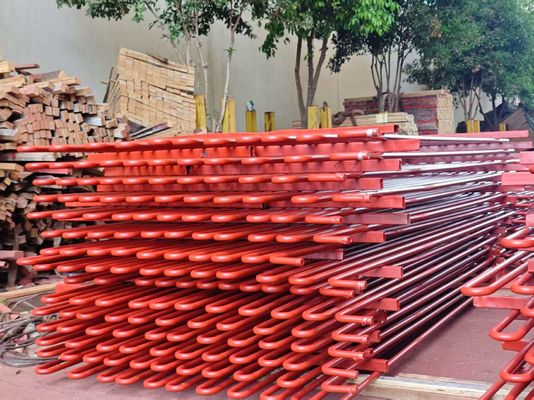

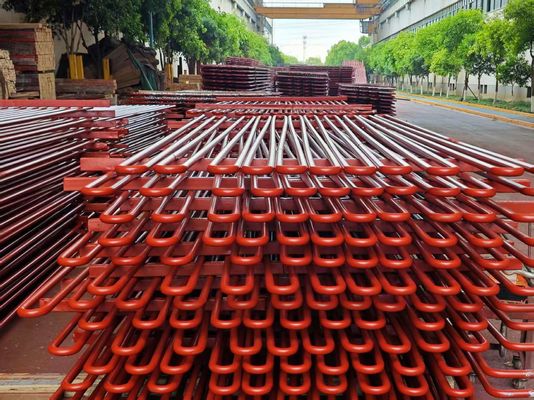

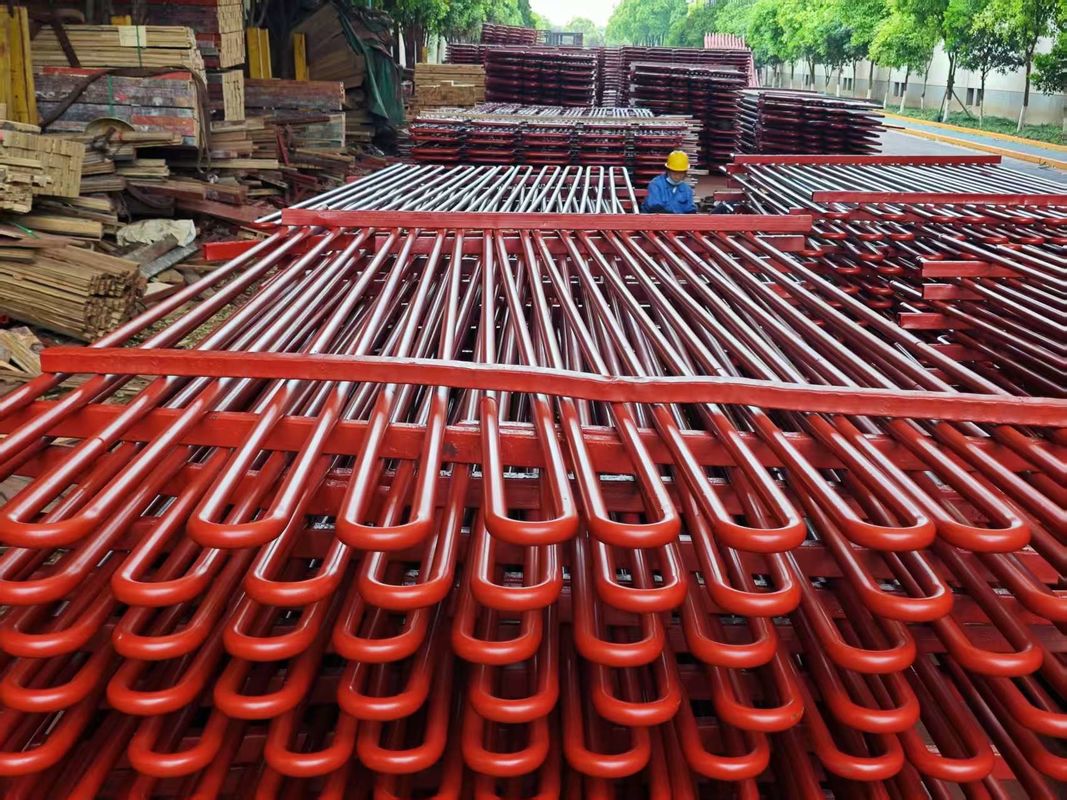

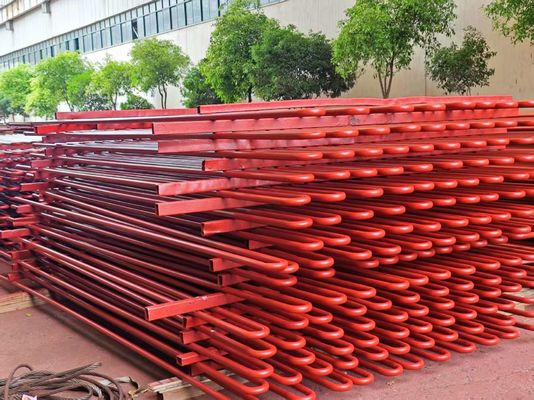

Yüksek verimlilikte ısı geri kazanımı için serpentin tüpleri
Yılan tüpü nedir?
Bir yılan tüpü, verimli ısı aktarımı veya sıvı taşımacılığı için kullanılan yılan şekline benzeyen kavisli bir metal veya plastik borudur.
Yaptığımız kalite testlerinden bazıları şunlardır:
| Korozyon testi |
Sadece müşteri tarafından özel olarak istendiğinde yürütülür. |
| Kimyasal Analiz |
Gerekli kalite standartlarına göre yapılan test |
| Yıkıcı / Mekanik Test |
Çekicilik. Sertlik. Düzleştirme. Flare. Flanş. |
| Geri bükme ve Re. düzlük testi |
Uyumlu standartlara ve ASTM A-450 ve A-530 normlarına tam uygun olarak gerçekleştirilen, bu da sorunsuz genişleme, kaynak ve müşterilerin son kullanımı sağlar. |
| Eddy Akım Testi |
Dijital Hata İşareti Test Sistemi kullanılarak yeraltındaki homojenlikleri tespit etmek için yapılır. |
| Hidrostatik Test |
Tüp sızıntılarını kontrol etmek için ASTM-A 450 normlarına göre yapılan %100 Hidrostatik Test ve 20Mpa/7s'ye dayanabileceğimiz en yüksek basınç. |
| Basınç altındaki hava testi |
Hava sızıntısı izlerini kontrol etmek için |
| Görsel Denetim |
Pasifleştirildikten sonra, tüplerin ve boruların her bir uzunluğu yüzey kusurları ve diğer kusurları tespit etmek için eğitimli personel tarafından kapsamlı görsel incelemeye tabi tutulur. |
Ek Test:Yukarıda belirtilen testlerin yanı sıra, üretilen ürünlere ek testler de yapıyoruz.
|
·Eddy Akım Testi
·O.P Testleri
·Radyografi Testleri
|
·Korozyon Testleri
·Mikrotestleme
·Makro Test
|
·IGC Testleri
·Ultrasonik test
·Sıvı Penetrate testi
|
Ürün Tanıtımı
|
Ürün Adı
|
Boiler için ekonomizer
|
|
Yapı Tipi
|
Tüp sarmalı serpentin sarmal
|
|
Tüp malzemesi
|
- Karbon Çelik: 20#, 20G, A195, A-1
- Corten Sınıfı Düşük Alaşımlı Çelik: Corten Çelik, ND Çelik (09CrCuSb)
- Alaşımlı çelik: 15CrMoG, T11
|
|
Standart
|
Çin GB, ASME
|
|
Üretici sınıfı
|
Çin A sınıfı, ABS sertifikalı, TUV sertifikalı
|
|
Tüp Türü
|
|
|
Tüp Spesifikasyonu
|
Müşteri gereksinimlerine göre
|
|
Tüp Kalınlığı
|
Müşteri gereksinimlerine göre
|
|
Çalışma Baskısı
|
1.6 MPa ~ 13.2 MPa
|
|
Çalışma sıcaklığı
|
Malzemeye bağlı.
|
|
Kaynaklama
|
Otomatik GTAW (TIG) boru kıç kaynak
|
|
Kaydırma NDT
|
Otomatik RT %100
|
U-Bend tüpü aşağıdaki standartlara uygun:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Çelik sınıfı:
| Ferrit |
Austenit |
Çift katlı |
Süper Dupleks |
Ni-Alloylar |
Titan |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Diğer alaşımlar ve çelik sınıflarının tüpleri anlaşma üzerine üretilebilir.
Teknik Gereksinimler:
Düz borular için standart özellik:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, vb.
İşaretleme:Kablo uzunluğu boyunca işaretleme makinesi ile bükmeden önce (sıcaklıktan sonra bükülmüş bölüm)
İşaretlemeden Tedavi)
Not:U-Bending tüpünün düz kısımlarında büküldükten sonra işaretleme de mümkündür.
U-Bend tüpleri:
-TEMA RCB 2.31 Tubular Değiştiriciler Derneği Standartı (9. Baskı).
-ASTM A688/ASME SA688 Austenitik korozyona dayanıklı kaynaklı borular için standart özellik
Besin suyu kazanları için tasarlanmış çelik sınıfı.
-ASTM B163/ASME SA163 Nikel ve Nikel Alaşımı Tüpleri için Standart Teknik Gereksinimler
Kondansörler ve Isı Değiştiriciler.
- Müşteri özellikleri.
Bükme yarıçapı:1,5*OD (Dış çapı) 1500mm
1.5*OD'den daha az veya eşit olan tüpleri sipariş ederken, Jeometriklerin hassasiyetini kabul etmek gerekir.
Düz tüplerin maksimum uzunluğu:(Eğilmeden önce): 35000 mm.
Bacak uzunluğu:Min 1 metre, en fazla 16500 mm (En fazla R=1500mm için)
Not:Diğer boyutlar anlaşma üzerine mevcuttur.
Sıcak işlem:U-Bending'den sonra gerginlik azalır (Bending Area Plus 300MM For Each Leg).
U bükümünden sonra hidrostatik test: En fazla test basıncı 600 bar, 10 saniye ıslatma.
Madde dışı su, hidro testten sonra basınçlı hava temizliği.
Paketleme: Taşımacılık için uygun, uygun boyutlara sahip, önceden dumanlanmış ahşap kutularda
Her tüpün uzunluğu, yarıçapı, çapı, PO gereksinimlerine göre ve polietilenle sarılmıştır.
Tüpün her iki ucunda yumuşak plastik kapağı olan filmler.
