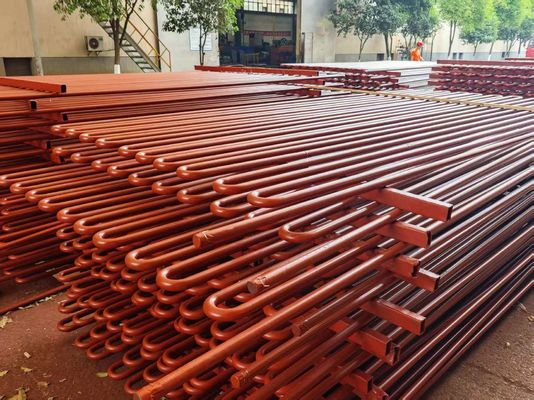

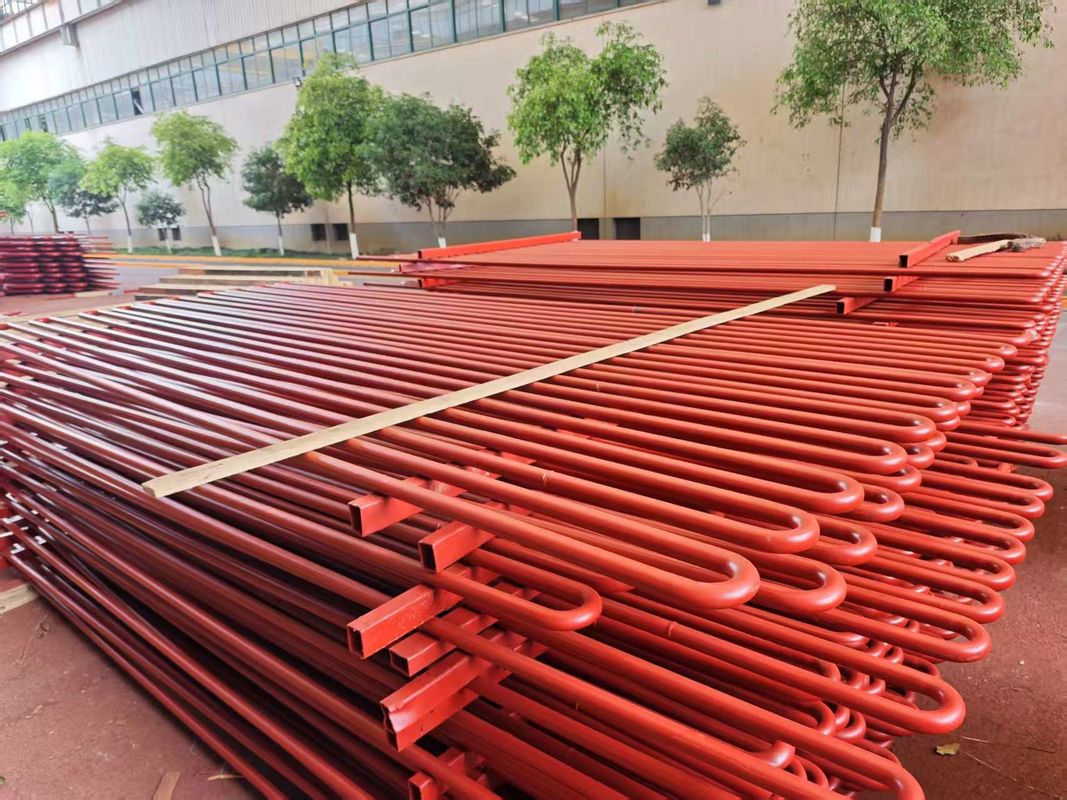

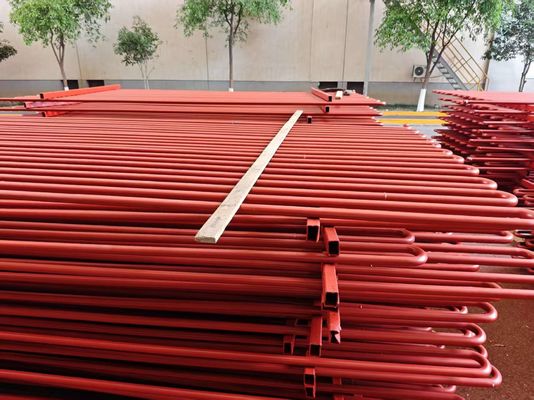

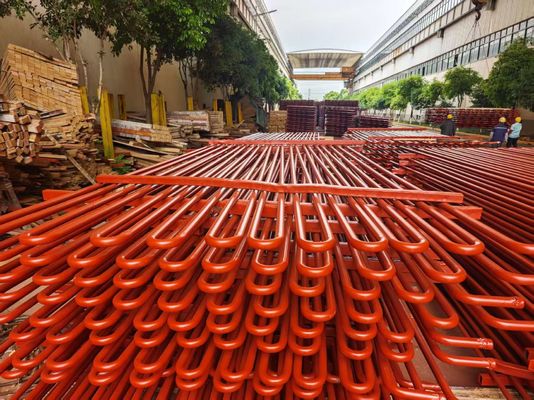

Enerji kurtarma için optimize edilmiş özel serpentin tüp sistemleri

Enerji kurtarma için optimize edilmiş özel serpentin tüp sistemleri

Enerji kurtarma için optimize edilmiş özel serpentin tüp sistemleri
Custom Serpentine Tube Systems Optimized For Energy Recovery
Enerji kurtarma için optimize edilmiş özel serpentin tüp sistemleri
Ürün ayrıntıları:
Menşe yeri: ÇİN(ANA KARA)
Marka adı: HDT
Sertifika: ASME, TUV, SGS, ABS, PED, ISO9001, Grade A
Model numarası: HDT-ST001
Ödeme & teslimat koşulları:
Min sipariş miktarı: 50 Ton
Fiyat: 800 - 9000 USD / ton
Ambalaj bilgileri: İhracat İçin Denize Uygun Ambalaj
Teslim süresi: 60-75 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: Yaklaşık 1000 ton/ay
İletişim
Detaylı ürün tanımı
Malzeme: Paslanmaz çelik, Karbon çeliği, Alaşımlı çelik Sertifika: ASME, TUV, SGS, CE, GRADE A, ISO9001
Yüzey Tedavisi: Boyalı Şekli: U viraj, Düz, Bobin, Yılan Tüpü
Uygulama: kazan ve eşanjör, enerji, petrokimya, nükleer duvar kalınlığı: özel
Vurgulamak:

Özel Serpentin Tüp Sistemleri

,

Optimize Serpentin Tüp Sistemleri

,

Enerji Geri Kazanma Serpentin Tüp Sistemleri





Özel Serpentin tüp sistemleri - Enerji kurtarma uygulamaları için optimize edilmiştir





Hangi endüstriler genellikle yılan tüpleri kullanır?



Uygulamalar: Isı değiştiriciler ((60%), kazan sistemleri ((25%), kimyasal reaktörler ((15%) (Max basınç: 80MPa)



Yaptığımız kalite testlerinden bazıları şunlardır:


Korozyon testi Sadece müşteri tarafından özel olarak istendiğinde yürütülür.
Kimyasal Analiz Gerekli kalite standartlarına göre yapılan test
Yıkıcı / Mekanik Test Çekicilik. Sertlik. Düzleştirme. Flare. Flanş.
Geri bükme ve Re. düzlük testi Uyumlu standartlara ve ASTM A-450 ve A-530 normlarına tam uygun olarak gerçekleştirilen, bu da sorunsuz genişleme, kaynak ve müşterilerin son kullanımı sağlar.
Eddy Akım Testi Dijital Hata İşareti Test Sistemi kullanılarak yeraltındaki homojenlikleri tespit etmek için yapılır.
Hidrostatik Test Tüp sızıntılarını kontrol etmek için ASTM-A 450 normlarına göre yapılan %100 Hidrostatik Test ve 20Mpa/7s'ye dayanabileceğimiz en yüksek basınç.
Basınç altındaki hava testi Hava sızıntısı izlerini kontrol etmek için
Görsel Denetim Pasifleştirildikten sonra, tüplerin ve boruların her bir uzunluğu yüzey kusurları ve diğer kusurları tespit etmek için eğitimli personel tarafından kapsamlı görsel incelemeye tabi tutulur.


Ek Test:Yukarıda belirtilen testlerin yanı sıra, üretilen ürünlere ek testler de yapıyoruz.

·Eddy Akım Testi

·O.P Testleri

·Radyografi Testleri

·Korozyon Testleri

·Mikrotestleme

·Makro Test

·IGC Testleri

·Ultrasonik test

·Sıvı Penetrate testi







Ürün Tanıtımı


Ürün Adı
Boiler için ekonomizer
Yapı Tipi
Tüp sarmalı serpentin sarmal
Tüp malzemesi
- Karbon Çelik: 20#, 20G, A195, A-1
- Corten Sınıfı Düşük Alaşımlı Çelik: Corten Çelik, ND Çelik (09CrCuSb)
- Alaşımlı çelik: 15CrMoG, T11
Standart
Çin GB, ASME
Üretici sınıfı
Çin A sınıfı, ABS sertifikalı, TUV sertifikalı
Tüp Türü
- Çıplak tüp
- Fin Tube
Tüp Spesifikasyonu
Müşteri gereksinimlerine göre
Tüp Kalınlığı
Müşteri gereksinimlerine göre
Çalışma Baskısı
1.6 MPa ~ 13.2 MPa
Çalışma sıcaklığı
Malzemeye bağlı.
Kaynaklama
Otomatik GTAW (TIG) boru kıç kaynak
Kaydırma NDT
Otomatik RT %100



U-Bend tüpü aşağıdaki standartlara uygun:


1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556



Çelik sınıfı:




Ferrit Austenit Çift katlı Süper Dupleks Ni-Alloylar Titan

TP410

TP405

S44400

S44660

TP430

TP304/304L

TP316/316L

TP316Ti

TP317/317L

TP321

TP347

S31803

S32205

S32304

S32750

S32760

N06600

N08020

N00880

N08825

N08904

Gr.2



Diğer alaşımlar ve çelik sınıflarının tüpleri anlaşma üzerine üretilebilir.

Enerji kurtarma için optimize edilmiş özel serpentin tüp sistemleri 0



Teknik Gereksinimler:


Düz borular için standart özellik:

ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, vb.

İşaretleme:Kablo uzunluğu boyunca işaretleme makinesi ile bükmeden önce (sıcaklıktan sonra bükülmüş bölüm)

İşaretlemeden Tedavi)

Not:U-Bending tüpünün düz kısımlarında büküldükten sonra işaretleme de mümkündür.



U-Bend tüpleri:

-TEMA RCB 2.31 Tubular Değiştiriciler Derneği Standartı (9. Baskı).

-ASTM A688/ASME SA688 Austenitik korozyona dayanıklı kaynaklı borular için standart özellik

Besin suyu kazanları için tasarlanmış çelik sınıfı.

-ASTM B163/ASME SA163 Nikel ve Nikel Alaşımı Tüpleri için Standart Teknik Gereksinimler

Kondansörler ve Isı Değiştiriciler.



- Müşteri özellikleri.


Bükme yarıçapı:1,5*OD (Dış çapı) 1500mm

1.5*OD'den daha az veya eşit olan tüpleri sipariş ederken, Jeometriklerin hassasiyetini kabul etmek gerekir.

Düz tüplerin maksimum uzunluğu:(Eğilmeden önce): 35000 mm.

Bacak uzunluğu:Min 1 metre, en fazla 16500 mm (En fazla R=1500mm için)

Not:Diğer boyutlar anlaşma üzerine mevcuttur.

Sıcak işlem:U-Bending'den sonra gerginlik azalır (Bending Area Plus 300MM For Each Leg).

U bükümünden sonra hidrostatik test: En fazla test basıncı 600 bar, 10 saniye ıslatma.

Madde dışı su, hidro testten sonra basınçlı hava temizliği.

Paketleme: Taşımacılık için uygun, uygun boyutlara sahip, önceden dumanlanmış ahşap kutularda

Her tüpün uzunluğu, yarıçapı, çapı, PO gereksinimlerine göre ve polietilenle sarılmıştır.

Tüpün her iki ucunda yumuşak plastik kapağı olan filmler.
