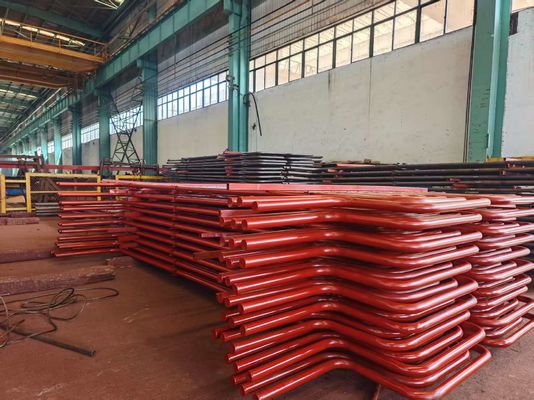

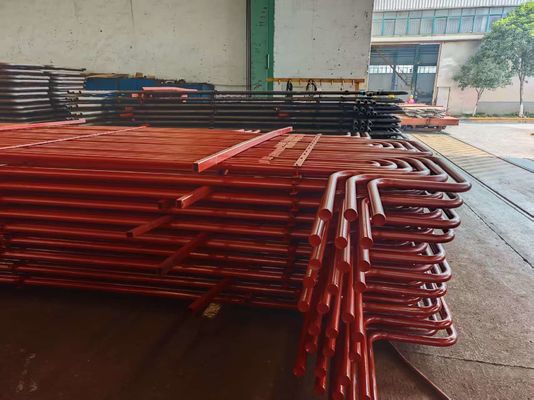

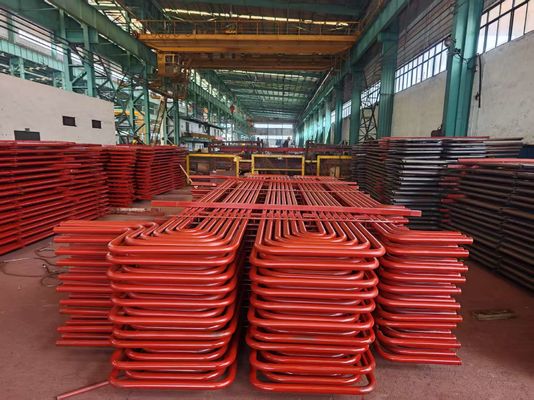

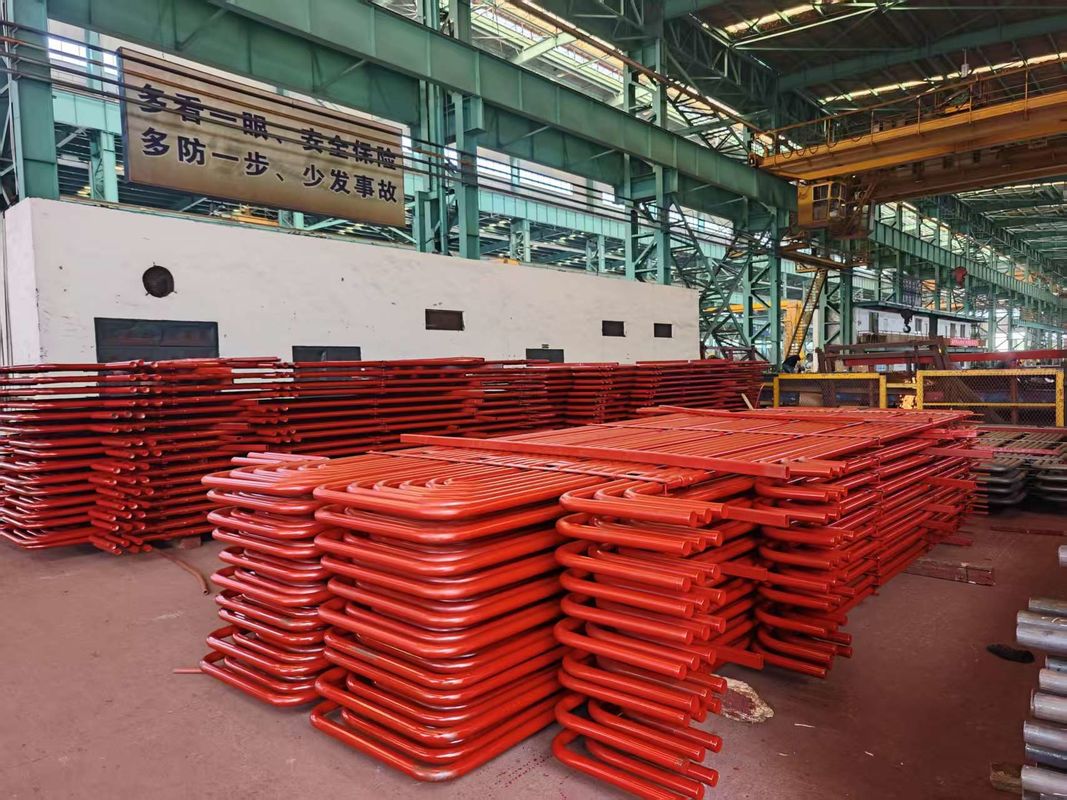

ASME SA192 Süper ısıtma bobini bükme için serpentin tüpü özel özelliklerle
Yılan tüpleri için hangi malzemeler kullanılır?
Tipik olarak karbon çelik, paslanmaz çelik veya bakır alaşımları, uygulamaya bağlı olarak.
Teknik Gereksinimler:
Düz borular için standart özellik:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, vb.
İşaretleme:Çubuk uzunluğu boyunca işaretleme makinesiyle bükmeden önce (bükülmüş bölüm işaretlemeden ısı işleminden sonra)
Not: U-Bending Tube'un düz kısımlarında büküldükten sonra da işaretleme mümkündür.
U-Bend tüpleri:
-TEMA RCB 2.31 Tubular Değiştiriciler Derneği Standartı (9. Baskı).
-ASTM A688/ASME SA688 Besin suyu kazanları için tasarlanmış austenitik korozyona dayanıklı çelik sınıfından kaynaklı borular için standart özellik.
-ASTM B163/ASME SA163 Kondansörler ve Isı Değiştiricileri İçin Nikel ve Nikel Alaşımı Tüpleri için Standart Teknik Gereksinimler.
- Müşteri özellikleri.
Bunlar, buhar sıcaklığını yükseltmekle görevli ısıtma sistemlerinin kilit bileşenleridir.
Süper ısıtıcılar doymuş buharı alır ve belirli bir aşırı ısıtılan ısıya kadar ısıtır.Aşırı ısıtılan buharın sıcaklığını normal ve izin verilen varyasyon aralığında tutmak çok önemlidir..
Elektrik santralinin ısı döngüsüne bakıldığında: başlangıç basıncı ve sıcaklığı ne kadar yüksekse, döngünün ısı verimliliği o kadar yüksektir.Turbinin son aşamalarında buhar aşırı nemli oluyor.Ama sorun şu ki, buhar sıcaklığı metal malzemelerle sınırlıdır.Çoğu elektrik santrali kazanı, bu malzeme kısıtlamaları nedeniyle aşırı ısıtılan sıcaklıkları 540-555 dereceye çıkarır.Buharın türbinlerin arka kanatlarında fazla ıslanmasını önlemek için, orta tekrar ısıtma sistemi kullanılır.
Bükme yarıçapı: 1,5*OD (dış çapı) ile 1500mm arasında
1.5*OD'den daha az veya eşit olan tüpleri sipariş ederken, Jeometriklerin hassasiyetini kabul etmek gerekir.
Düz borular En fazla uzunluk: (Bendinden önce): 35000 mm.
Bacak uzunluğu: Min 1 metre, en fazla 16500 mm (max R=1500mm için)
Not: Diğer boyutlar anlaşma üzerine mevcuttur.
Sıcaklık tedavisi: U bükümünden sonra stres azalır (Büküm Alanı Artı Her Bacak için 300MM).
U bükümünden sonra hidrostatik test: En fazla test basıncı 600 bar, 10 saniye ıslatma
Madde dışı su, hidro testten sonra basınçlı hava temizliği.
Ambalaj: Ulaşım için uygun olan, uygun boyutlara sahip, önceden fumize edilmiş güçlü ahşap kutularda
Her tüpün uzunluğu, yarıçapı, çapı, PO gereksinimlerine göre ve polietilenle sarılmıştır.
Tüpün her iki ucunda yumuşak plastik kapağı olan filmler.
|
Ürün Adı
|
Boiler için ekonomizer
|
|
Yapı Tipi
|
Tüp sarmalı serpentin sarmal
|
|
Tüp malzemesi
|
- Karbon Çelik: 20#, 20G, A195, A-1 - Corten Sınıfı Düşük Alaşımlı Çelik: Corten Çelik, ND Çelik (09CrCuSb) - Alaşımlı çelik: 15CrMoG, T11
|
|
Standart
|
Çin GB, ASME
|
|
Üretici sınıfı
|
Çin A sınıfı, ABS sertifikalı, TUV sertifikalı
|
|
Tüp Türü
|
|
|
Tüp Spesifikasyonu
|
Müşteri gereksinimlerine göre
|
|
Tüp Kalınlığı
|
Müşteri gereksinimlerine göre
|
|
Çalışma Baskısı
|
1.6 MPa ~ 13.2 MPa
|
|
Çalışma sıcaklığı
|
Malzemeye bağlı.
|
|
Kaynaklama
|
Otomatik GTAW (TIG) boru kıç kaynak
|
|
Kaydırma NDT
|
Otomatik RT %100
|
BuYılan tüpüAşağıdaki standartlara uyun:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Yaptığımız kalite testlerinden bazıları şunlardır:
| Korozyon testi |
Sadece müşteri tarafından özel olarak istendiğinde yürütülür. |
| Kimyasal Analiz |
Gerekli kalite standartlarına göre yapılan test |
| Yıkıcı / Mekanik Test |
Çekicilik. Sertlik. Düzleştirme. Flare. Flanş. |
| Geri bükme ve Re. düzlük testi |
Uyumlu standartlara ve ASTM A-450 ve A-530 normlarına tam uygun olarak gerçekleştirilen, bu da sorunsuz genişleme, kaynak ve müşterilerin son kullanımı sağlar. |
| Eddy Akım Testi |
Dijital Hata İşareti Test Sistemi kullanılarak yeraltındaki homojenlikleri tespit etmek için yapılır. |
| Hidrostatik Test |
Tüp sızıntılarını kontrol etmek için ASTM-A 450 normlarına göre yapılan %100 Hidrostatik Test ve 20Mpa/7s'ye dayanabileceğimiz en yüksek basınç. |
| Basınç altındaki hava testi |
Hava sızıntısı izlerini kontrol etmek için |
| Görsel Denetim |
Pasifleştirildikten sonra, tüplerin ve boruların her bir uzunluğu yüzey kusurları ve diğer kusurları tespit etmek için eğitimli personel tarafından kapsamlı görsel incelemeye tabi tutulur. |
Çelik sınıfı:
| Ferrit |
Austenit |
Çift katlı |
Süper Dupleks |
Ni-Alloylar |
Titan |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Diğer alaşımlar ve çelik sınıflarının tüpleri anlaşma üzerine üretilebilir.
Ek Test:Yukarıda belirtilen testlerin yanı sıra, üretilen ürünlere ek testler de yapıyoruz.
|
·Eddy Akım Testi
·O.P Testleri
·Radyografi Testleri
|
·Korozyon Testleri
·Mikrotestleme
·Makro Test
|
·IGC Testleri
·Ultrasonik test
·Sıvı Penetrate testi
|
Hua Dong Enerji Teknolojisi 1985'ten beri serpentin tüp üretmeye başladı. Şimdiye kadar 30'dan fazla ülkeye 300.000 tondan fazla çelik serpentin tüpü tedarik etti.
Hua Dong Enerji Teknolojisi, 35 yıldan uzun süredir Austenitik Paslanmaz Çelik, Nikel Alaşımlı Çelik (Hastelloy, Monel, Inconel, Incoloy) ve dikişsiz ve kaynaklı borular ve borular ile uğraşıyor.Her yıl 50000 tondan fazla çelik boru ve boru satıyoruzMüşterilerimiz 45'ten fazla ülkeyi kapsıyor. İtalya, İngiltere, Almanya, ABD, Kanada, Şili, Kolombiya, Suudi Arabistan, Rusya, Kore, Singapur, Avusturya, Polonya, Fransa gibi. Ve grup şubemiz ve fabrikamız: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001 tarafından onaylanmıştır.
